特性

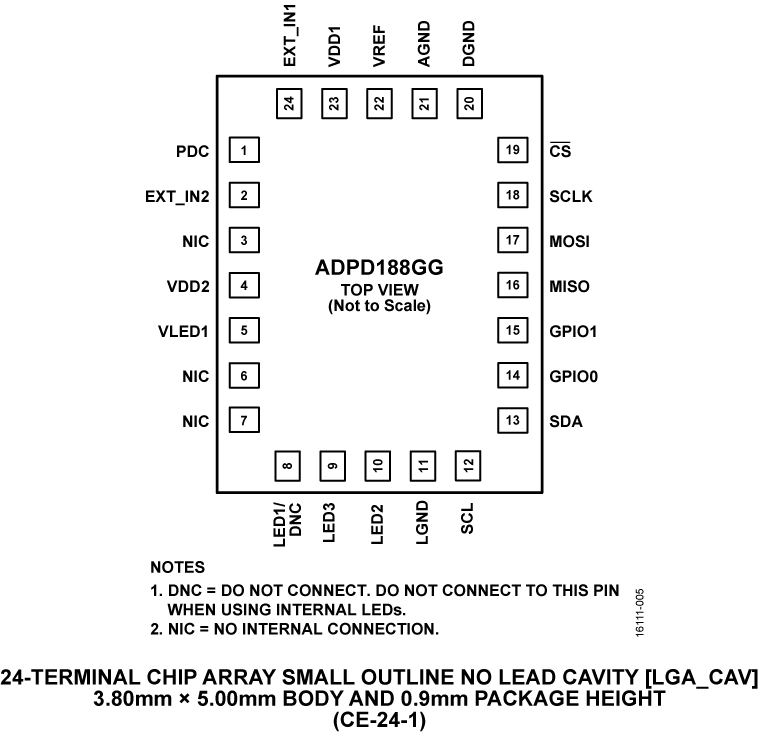

• 带集成光学元件的3.8 mm × 5.0 mm × 0.9 mm模块
• 2个绿色LED、2个集成IR截止滤波器的PD
• 2个外部传感器输入
• 3个370 mA LED驱动器
• 每个周期20位突发累加器支持20位采样数据
• 板载样本至样本累加器支持每次读取数据高达27位
• 适用于玻璃窗的定制光学封装
• 针对信号受限情况优化SNR
• I²C或SPI 通信

产品详情和应用

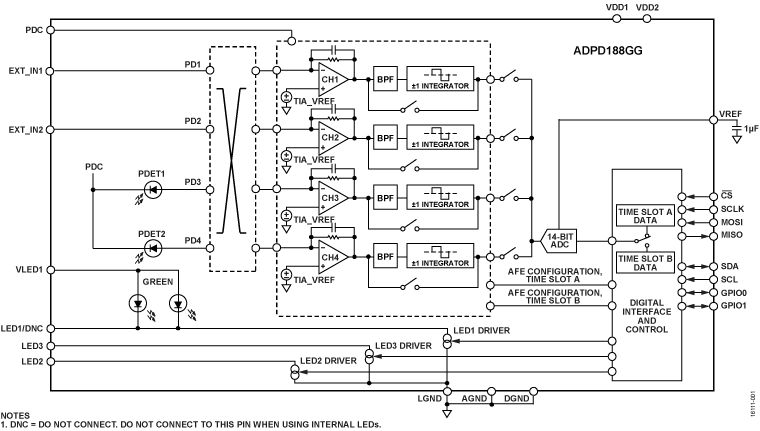

ADPD188GG是完整的光电式测量系统，设计用于测量来自环境光和同步反射发光二极管(LED)脉冲的光学信号。同步测量提供同类最佳的环境光干扰抑制性能，包括直流和交流。该模块集成一个高效率光电式测量前端、两个LED和两个光电二极管(PD)。所有这些器件采用定制封装，可防止光线未首先进入对象而从LED直接进入光电二极管。

特定应用集成电路(ASIC)前端由控制模块、带20位突发累加器的14位模数转换器(ADC)和三个灵活的独立配置LED驱动器组成。控制电路包括灵活的LED信号传输和同步检测。由于环境光通常引起调制干扰，模拟前端(AFE)可提供优良的环境光抑制性能。数据输出和功能配置通过1.8 V I²C接口或串行外设接口(SPI)端口进行。

应用

• 光学传感器心率监控
• 反射式PPG测量
• CNIBP测量
