特性

• 完整的生物特征识别传感器中枢
  • 支持腕式脉搏心率(WHRM)和脉搏血氧饱和度(WSpO₂)同步测量
  • 集成MAX86141双通道光学AFE
  • 集成基于Arm^®Cortex^®-M4的MAX32664C MCU
  • 两个集成式3.8mm² PIN光电二极管
  • 可独立工作（双通道）
  • 可以组合起来提供7.6mm²的总辐射面积，以获得额外的灵活性
  • 出色的SNR支持对广泛的用户进行测量
  • 白卡环回测试中的动态范围> 90dB（样本间方差）
  • 动态范围可扩展至> 104dB (SpO₂)和> 110dB (HRM)，具有多种采样模式和片内求平均值功能
  • 便捷的解决方案可加快上市时间
  • 超小型4.5mm x 4.1mm x 0.88mm、38引脚OLGA封装尺寸
• 适用于可穿戴应用的先进算法
  • 支持多个加速计选项，有助于可靠检测和抑制运动伪影
  • 提供原始数据和处理后的数据
  • FIFO有效减少了主机交互
  • 超低功耗满足身体可穿戴设备要求
    • AFE在25sps时仅需要10μA（典型值）
    • MCU支持深度睡眠模式，因此器件可在两次测量之间进入睡眠状态。
    • 自动曝光控制(AEC)算法可调整光学AFE设置，在充分提高SNR的同时尽可能地降低功耗

产品详情和应用

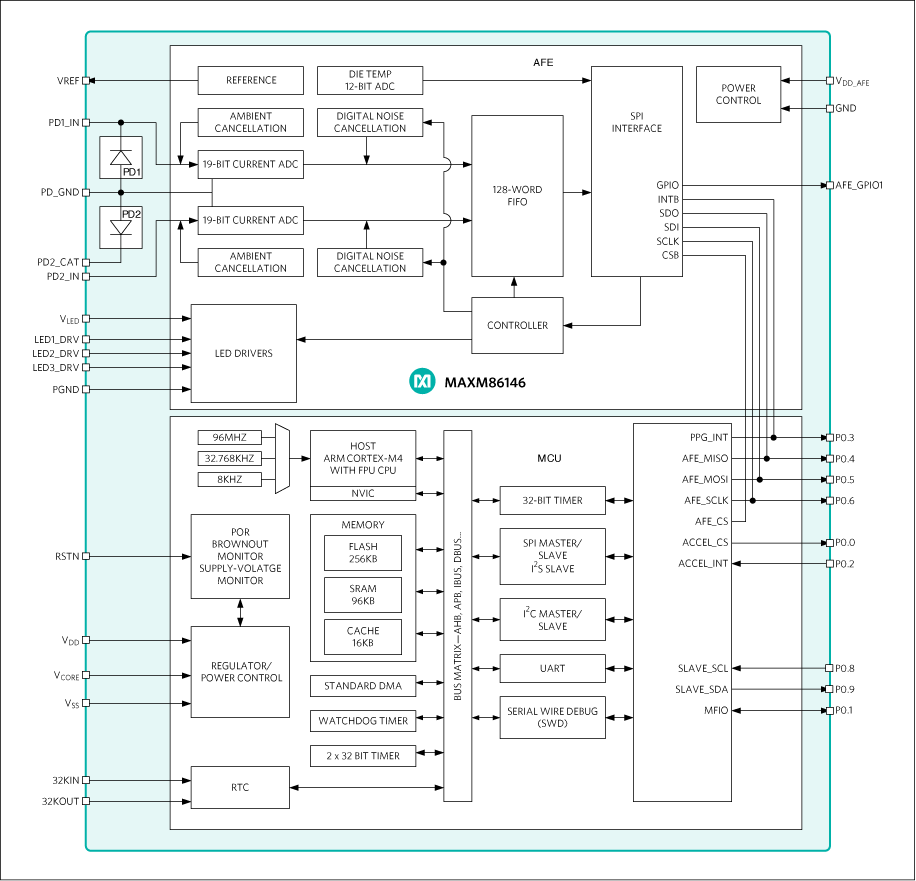

MAXM86146是一款体积小巧、高度集成的光学数据采集系统。它将Maxim出色的光学生物传感模拟前端(AFE)、功能强大的Arm^®微控制器单元(MCU)和两个高灵敏度光电二极管组合使用。

这款集成式MCU是一款超低功耗微控制器，专为电池供电的设备和无线传感器而设计。该器件集成了灵活、使用单个1.8V电源供电的多功能电源管理单元。支持I²C通信协议，可以使用最新的固件和先进算法进行编程，以便用于脉搏心率(HR)、脉搏血氧饱和度(SpO₂)等可穿戴应用。集成算法调节光学AFE设置，以使SNR达到最大，同时基于活动分类尽可能降低功耗。

这款光学AFE具有两个低噪声光学读出通道。两个通道均采用独立的19位ADC和出色的环境光消除(ALC)电路，在许多场景中提供出色的环境光抑制。该光学AFE包含三个大电流低噪声LED驱动器，采用1.8V主电源电压和灵活的LED驱动器电源电压。

再加上外部LED和加速度计（必选），构成完整系统，该系统有助于缩短上市时间，并简化设计过程。这种安排无缝实现客户所需的片内处理，构成采用嵌入式算法的高度集成的传感器中枢。

MAXM86146采用紧凑的4.5mm x 4.1mm x 0.88mm、38引脚OLGA封装，工作温度范围为0°C至+70°C。

应用

• 健身和健康可穿戴设备
• 经过优化，可佩戴于手腕、手指和其他位置
• 优化检测性能：脉搏心率(HR)和动脉血氧饱和度 (SpO₂)
