特性

产品详情和应用

ADIS16201是一款完整的双轴加速度和倾斜角测量系统，采用ADI公司的iSensor^™集成技术制造，全部功能均集成于一个紧凑的封装中。该器件采用嵌入式信号处理解决方案来增强ADI公司的iiMEMS^®传感器技术，可提供适当格式的工厂校准、可调数字传感器数据，从而利用串行外设接口(SPI)即可方便地访问数据。通过SPI接口可以访问双轴线性加速度、双轴线性倾斜角等测量值以及温度、电源和一个辅助模拟输入。由于可以轻松访问校准的数字传感器数据，因此开发人员能够获得可立即供系统使用的器件，使开发时间、成本和编程风险得以减少。

通过数个内置特性，如单命令系统内失调校准等，以及方便的采样速率控制和带宽控制，该器件很容易适应终端系统的专有特性。

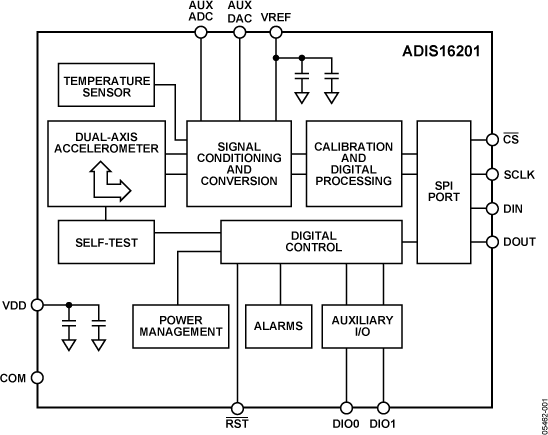

ADIS16201提供以下嵌入式功能，无需外部电路，并提供简化的系统接口：

• 可配置报警功能
• 辅助12位ADC
• 辅助12位DAC
• 可配置数字I/O端口
• 数字自测功能

ADIS16201提供两种电源管理功能，用于管理系统级功耗：低功耗模式和可配置关断功能。

ADIS16201采用9.2 mm × 9.2 mm × 3.9 mm层压基板栅格阵列(LGA)封装，温度范围为−40°C至+125°C。

应用

• 平台控制、稳定和调平
• 倾斜检测、倾角计
• 运动/位置测量
• 监控/报警设备（安防、医疗和安全）
