ADI亚德诺 ADCMXL3021 产品介绍
2026-03-09
0次
特性
- 三轴、数字输出 MEMS 振动检测模块
- 测量范围 ±50 g
- 超低噪声密度， 26 μg/√Hz（MTC模式）
- 宽带宽：DC至10 kHz（3 dB平坦度内，RTS模式）
- 嵌入式快速数据采样：每轴220 kSPS
- 6个数字FIR滤波器，32个抽头（系数），默认选项：
- 高通滤波器截止频率：1 kHz、 5 kHz、 10 kHz
- 低通滤波器截止频率：1 kHz、 5 kHz、 10 kHz
- 用户可配置数字滤波器选项（32个系数）
- 通过内部FFT进行光谱分析
- 扩展记录长度：每轴2048个仓，提供0.42 Hz至53.7 Hz的用户可配置仓大小
- 手动或基于定时器（自动）触发
- 窗口选项：矩形、Hanning、平顶
- FFT记录均值计算，最高可配置255个记录
- 频谱定义报警监控，每轴6个报警
- 采用统计指标的时域捕获
- 扩展记录长度：每轴4096个样本
- 平均值、标准偏差、峰值、波峰因数、偏度和峰度
- 可配置报警监控
- 实时数据流：每轴上220 kSPS
- 突发模式通信，支持CRC-16差错校验
- 存储：每个轴 10 个数据记录
- 按需自测，带状态标识
- 休眠模式，带外部和定时器驱动唤醒功能
- 数字温度和电源测量
- SPI兼容型串行接口
- 标识寄存器：出厂预编程的序列号、器件ID、用户可编程ID
- 单电源供电：3.0 V 至 3.6 V
- 工作温度范围：−40°C 至 +105°C
- 125°C下自动关断（结温）
- 23.7 mm × 27.0 mm × 12.4 mm铝制封装
- 灵活的36 mm、14引脚连接器接口
- 质量：13 g
产品详情和应用

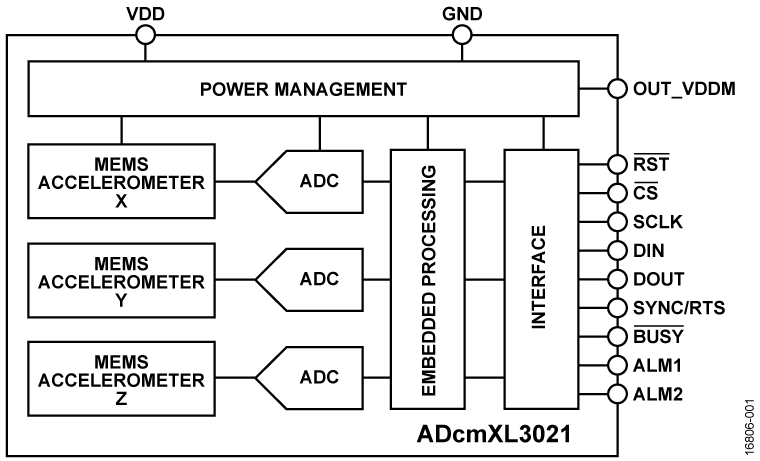

ADcmXL3021是一个完整的振动检测系统，将高性能振动检测（使用微型机电系统(MEMS)加速度计）和各种信号处理功能相结合，可简化状态监控(CBM)系统中的智能传感器节点开发。MEMS加速度计中的典型超低噪声密度(26 μg/√Hz)支持出色的分辨率。借助宽带宽（3 dB平坦度内为DC至10 kHz），可以跟踪许多机器平台上的振动信号。
信号处理包括高速数据采样(220 kSPS)、4096个时间采样记录长度、滤波、窗口、快速傅立叶变换(FFT)、用户可配置频谱或时间统计报警以及错误标志。串行外设接口(SPI)可以访问包含振动数据和各种用户可配置功能的寄存器结构。

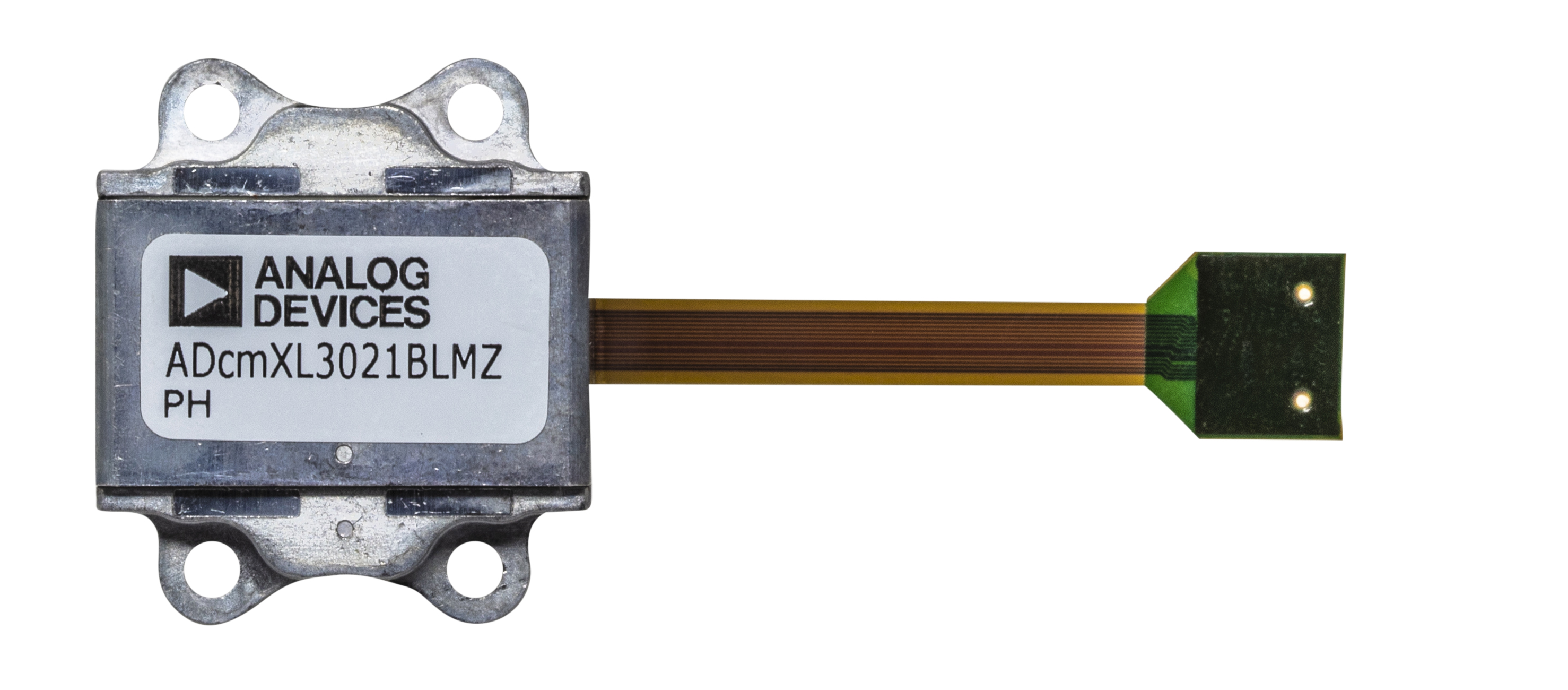

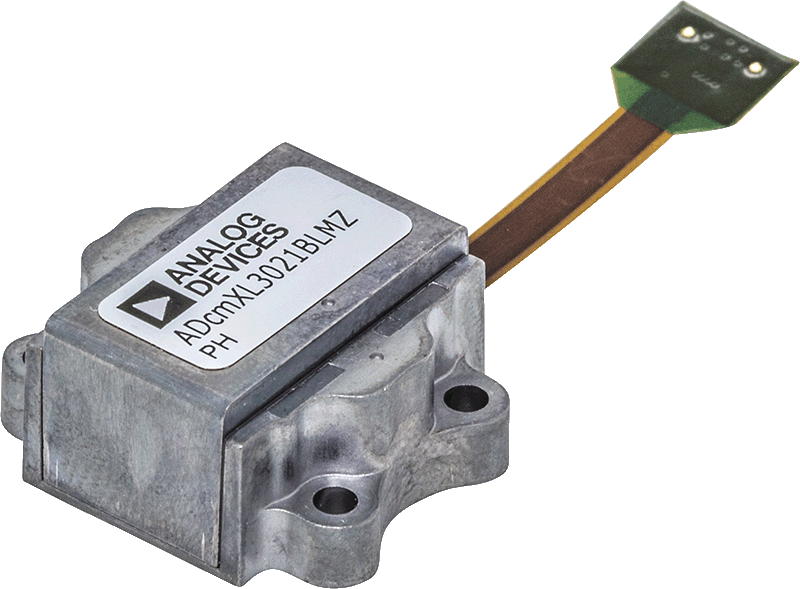

ADcmXL3021采用23.7 mm × 27.0 mm × 12.4 mm铝制封装，配有四个安装法兰，可使用标准机器螺丝进行安装。此封装在宽频率范围内可实现与内核传感器的一致机械耦合。电气接口通过36 mm灵活电缆上的14引脚连接器连接，支持各种用于系统对接连接器的位置和方向选项。
ADcmXL3021仅需要采用3.3 V单电源供电，支持-40°C至+105°C的工作温度范围。
应用
- 振动分析
- CBM 系统
- 机器健康
- 仪器仪表和诊断
- 安全关断检测
