特性

• 组合式偏航角速度陀螺仪和三轴、低g 加速度计
• 温度补偿，高精度偏置和灵敏度性能
• 通过汽车应用认证
• 整个工作温度范围内的加速度计偏置稳定性：±30 mg
• 整个工作温度范围内的陀螺仪零点稳定性：±2°/秒
• 加速度计噪声：2.5 mg rms（典型值，35.6 Hz时）
• 陀螺仪噪声；0.1°/秒（典型值，35.6 Hz时）
• 陀螺仪：线性加速度抑制0.03°/秒/g
• 加速度计：+/-32g 过载性能
• 16位数据字和4位CRC SPI数字输出
• 全面的机电故障安全特性
• 6 kHz数据更新速率
• 可编程滤波器响应
• 低静态功耗：<16 mA
• 工作电压：3.3 V或5 V
• 温度范围：-40°C至+105°C
• 16引脚倒腔SOIC封装，具有稳定的抗电磁干扰性能

产品详情和应用

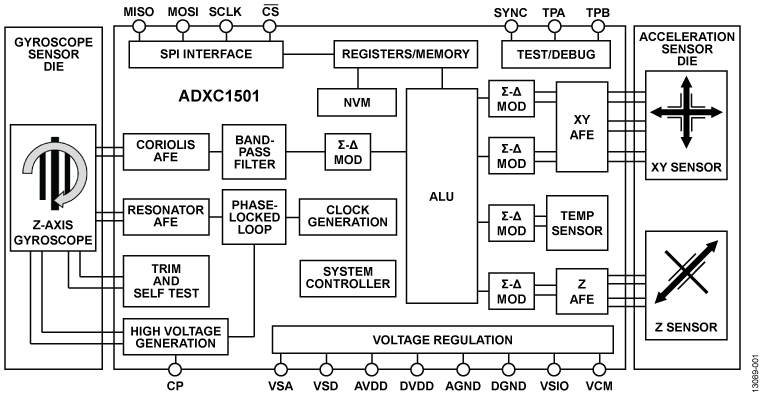

ADXC1501是一款偏航角速度陀螺仪和三轴加速度计，集成于单封装中。它针对电子稳定控制(ESC)和其他同时需要偏航角速度和加速度信号的高性能应用而设计。内部温度传感器可补偿偏移和灵敏度性能，在−40°C至+105°C温度范围内提供出色的稳定性。

数字串行端口接口(SPI)向主机微控制器传输偏航角速度和加速度数据。4位循环冗余校验(CRC)为传输的SPI数据提供故障覆盖，内部故障检测例程可确保所有报告的偏航角速度和加速度数据的完整性。完全集成的机电连续自测(CST)例程提供运行时间诊断功能，用于评估每个MEMS元件的健康状况。

先进的陀螺仪传感器设计可抑制冲击和振动的线性加速度效应，使ADXC1501能够在恶劣的环境中工作。加速度计信号链经过特别设计，可以防止在这些相同恶劣环境中出现的过载条件。

ADXC1501的工作电压为3.3 V或 5 V。ADXC1501的功耗不足16 mA，可用于电能敏感型应用。

应用

• 电子稳定控制
• 底盘控制
