ADI亚德诺 ADA4570 产品介绍
2026-03-09
0次
特性
- 非接触式角度测量
- 高精度 180 度角传感器
- 典型角度误差为 ±0.1°
- 850 μV rms 低输出噪声
- 正弦和余弦差分输出
- 比率模拟电压输出
- 可忽略的滞后
- 兼容 SAR 或 Σ-Δ ADC
- 温度补偿 AMR 桥
- 工业温度范围：−40°C 至 +125°C
- 汽车温度范围：−40°C 至 +150°C
- 抗电磁干扰
- 故障诊断
- VDD 范围为 2.7 V 至 5.5 V
- 30000 rpm 时的最小相位误差为 0.85°
- AEC-Q100 适用于汽车应用
- 单芯片解决方案
- 采用 8 引脚 SOIC 封装
产品详情和应用
ADA4570 是一款各向异性磁阻 (AMR) 传感器，具有集成信号调理放大器和模数转换器 (ADC) 驱动器。ADA4570 产生两个差分模拟输出，指示周围磁场的角位置。

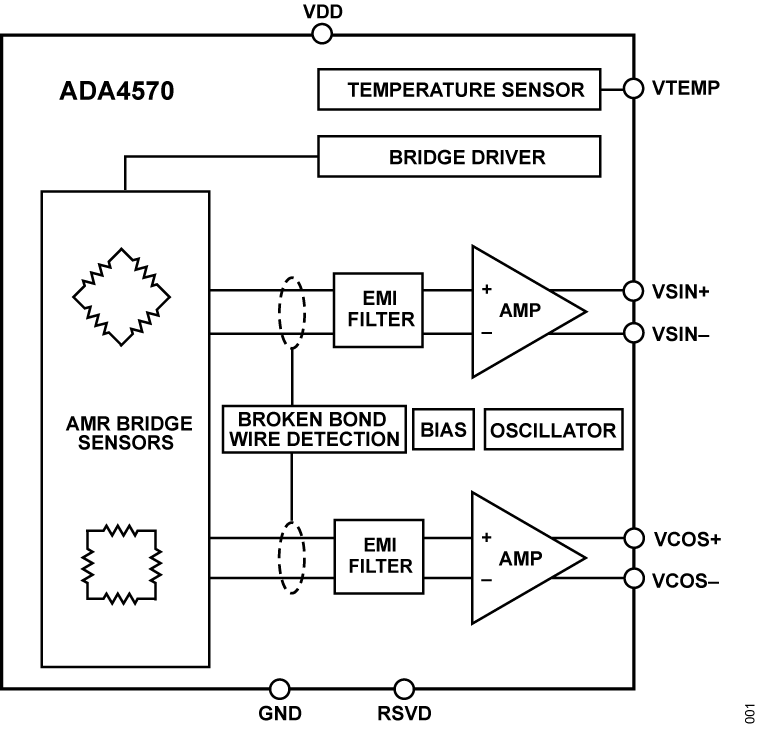

ADA4570 由一个封装内的两个裸片、一个 AMR 传感器和一个固定增益仪器仪表放大器组成。当磁场在 x 轴和 y 轴 (x-y) 平面上旋转时，ADA4570 提供与角度相关的放大差分余弦和正弦输出信号。输出电压范围与电源电压成比例。
传感器包含两个惠斯通电桥，彼此成 45 度角。偶极磁铁的完整旋转会在正弦输出上产生两个周期。因此，根据 SIN 和 COS 差分输出计算出的磁角 (α) 代表了在 0° 至 180° 测量范围内，磁体相对于 ADA4570 的物理方向。在 x-y 平面的均匀场内，ADA4570 的输出信号与 z 方向（气隙）的物理位置无关。

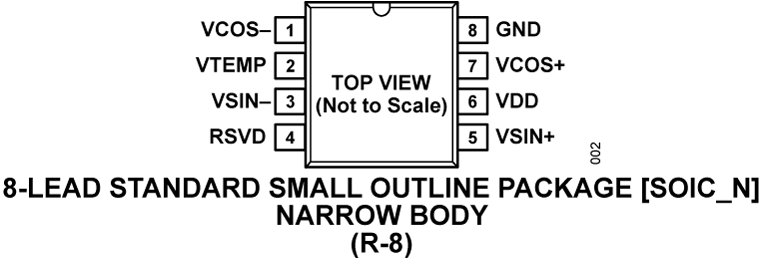

ADA4570 采用 8 引脚 SOIC 封装。
应用
- 绝对位置测量（线性和角度）
- 无刷直流电机控制和定位
- 执行器控制和定位
- 非接触式角度测量和检测
- 磁性角位置检测
