特性

• 高通道数、32 × 16、高速、非阻塞式开关阵列
• 差分或单端工作
• 差分增益G = +1 (AD8104)或G = +2 (AD8105)
• 与32 x 32开关阵列 AD8117/AD8118兼容
• 灵活的电源
  • 采用+5 V单电源或±2.5 V双电源供电
• 可对开关阵列进行串行或并行编程
• 出色的视频性能
  • >50 MHz 0.1 dB增益平坦度
  • 0.05%差分增益误差(RL = 150 Ω)
  • 0.05°相位误差(RL = 150 Ω)
• 利用高阻抗输出禁用功能，多个器件可以相连，且输出总线上的负载极小
• 出色的交流性能
  • >带宽：600 MHz
  • 压摆率：1800 V/μs
  • 建立时间：2.5 ns (1%)
• 低功耗：1.7 W
• 所有不利串扰低
  • < −70 dB (5 MHz)
  • < −40 dB (600 MHz)
• 利用复位引脚可以禁用所有输出（通过一个电容与地相连可提供上电复位功能）

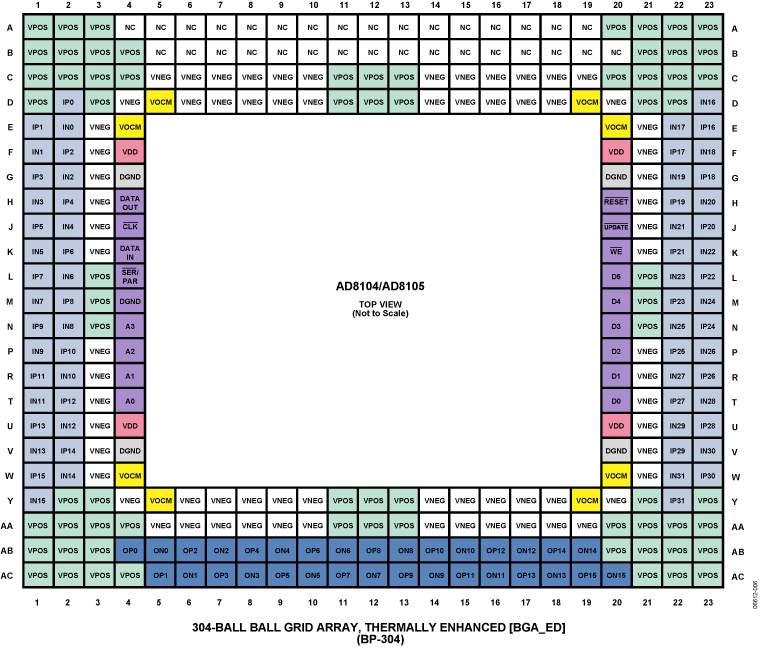

• 304引脚BGA封装(31 mm × 31 mm)

产品详情和应用

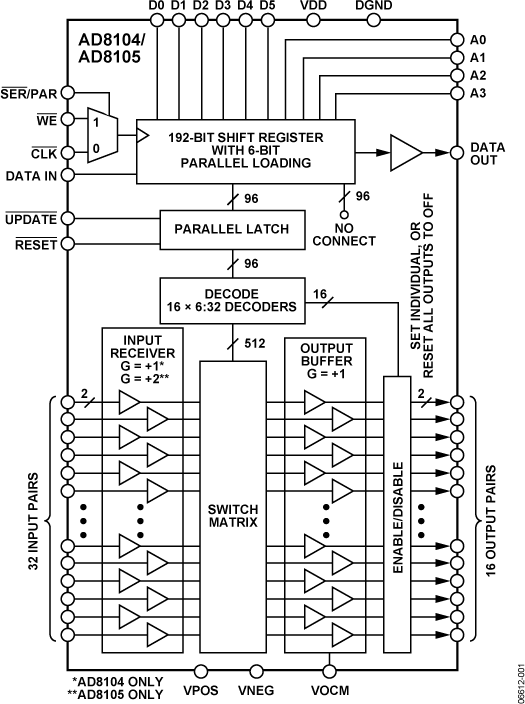

AD8104/AD8105均为高速、32 × 16模拟交叉点开关矩阵，具有600 MHz带宽和1800 V/μs压摆率，适用于高分辨率计算机图形(RGB)信号开关。两款器件的串扰性能均低于-70 dB，隔离性能为-90 dB (5 Mhz)，因而适合许多高速应用。同时0.1 dB平坦度大于50 MHz，堪称复合视频开关的理想之选。

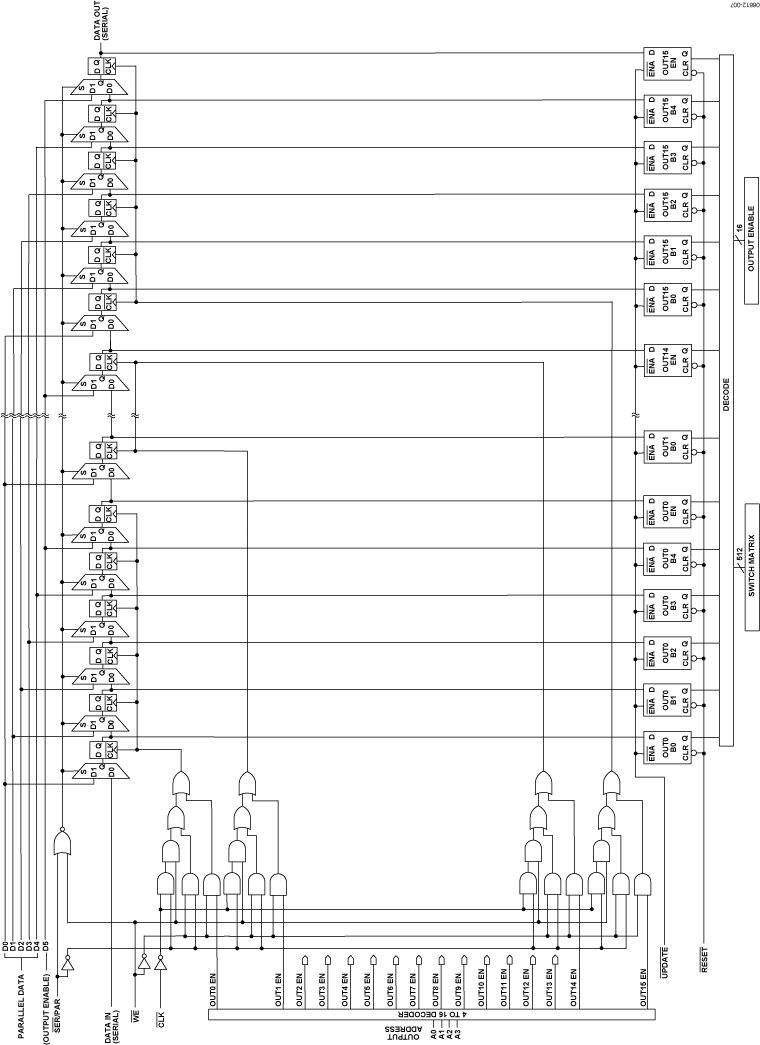

AD8104/AD8105内置16个独立输出缓冲器，可以将这些缓冲器置于高阻抗状态，以提供并行交叉点输出，因此关断通道仅向输出总线提供极小的负载。AD8104具有差分增益+1，而AD8105则具有差分增益+2，适合后部端接负载应用。二者既可用作完全差分器件，也可配置为单端工作模式。两款器件可以采用+5 V单电源或±2.5 V双电源供电，所有输出均使能时的空闲功耗仅为340 mA。通道切换通过双缓冲式、串行数字控制接口（允许以菊花链形式连接多个器件）或者并行控制接口实现；各路输出可以独立更新，无需对整个阵列重新编程。

AD8104/AD8105采用304引脚BGA封装，工作温度范围为−40°C至+85°C工业温度范围。

应用

• 高速信号路由，包括：
  • RGB和分量视频路由
  • KVM
  • 压缩视频（MPEG、小波）
  • 数据通信
