特性

• 大型、32 × 16、非阻塞式开关阵列
• 工作增益:G = +1(ADV3202) 或 G = +2 (ADV3203)
• 提供引脚兼容的 32版本(ADV3200/ADV3201)
• +5 V单电源、±2.5 V双电源或±3.3 V双电源(G=+2)
• 可对开关阵列进行串行编程
• 每路输出提供2:1 OSD插入多路复用器
• 输入同步端钳位
• 利用高阻抗输出禁用功能，多个器件可以相连，而且向输出总线提供的负载极小
• 出色的视频性能
  0.1 dB增益平坦度：60 MHz
  差分增益误差：0.1%(R_L = 150 Ω)
  差分相位误差：0.1°(R_L = 150 Ω)
• 出色的交流性能
  带宽: >300 MHz
  压摆率: > 400 V/µs
• 欲了解更多特性，请参考数据手册

产品详情和应用

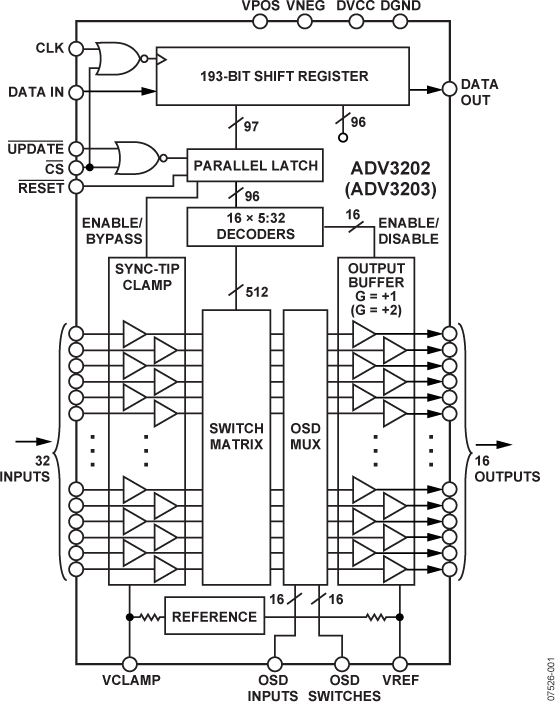

ADV3202/ADV3203为32 × 16模拟交叉点开关矩阵，具有适合交流耦合应用的可选同步脉冲顶部箝位输入，以及一个2:1屏幕显示(OSD)插入多路复用器。两款器件的串扰性能均为−48 dB，隔离性能为−80 dB (5 MHz)，因而适合许多高密度路由应用。同时0.1 dB平坦度达60 MHz，堪称复合视频和分量视频切换应用的理想之选。

ADV3202/ADV3203内置16个独立输出缓冲器，可以将这些缓冲器置于高阻抗状态，以提供并行交叉点输出，因此构建更大阵列时，关断通道仅向输出总线提供极小的负载。ADV3202具有增益+1，而ADV3203则具有增益+2，适合后部端接负载应用。两款器件可以采用+5 V单电源、±2.5 V双电源或±3.3 V双电源供电，所有输出均使能时的空闲功耗仅为195 mA。通道切换通过双缓冲式串行数字控制接口实现，可以利用该接口将多个器件以菊花链形式连接起来。

ADV3202/ADV3203采用176引脚裸露焊盘LQFP (24 mm × 24 mm)封装，工作温度范围为−40°C至+85°C扩展工业温度范围。

应用

数据手册, Rev 0, 11/2008
