特性

• 用于“无噪声”音频操作的可选软开关模式
• 22Ω导通电阻（典型值，+5V电源）
• 通道间导通电阻匹配：5Ω（典型值）
• 导通电阻平坦度：2Ω（典型值）
• 音频性能
  • 20kHz时关断隔离度：-85dB
  • 20kHz时串扰：-85dB
  • 600Ω负载时的THD为0.07%
• 视频性能
  • 10MHz时关断隔离度：-72dB
  • 10MHz时串扰：-55dB
• 串行接口
  • 2线I²C兼容(MAX4548)
  • 3线SPI/QSPI/MICROWIRE兼容(MAX4549)
• 单电源供电：+2.7V至+5.5V

产品详情和应用

MAX4548/MAX4549串行接口、可编程、三通道3x2音频/视频交叉点开关非常适合多媒体应用。这些器件具有三个交叉点开关矩阵，每个矩阵包含三个输入和两个输出。为了改善关断隔离度，每个开关矩阵都有一个分流输入，每个输出都可以选择性地进行编程以实现无噪声或常规模式操作。当使用交流耦合输入时，一组可选的内部电阻分压器为每个输出提供直流偏置。为了改善串扰，分压器包括四个可从外部访问的旁路点。

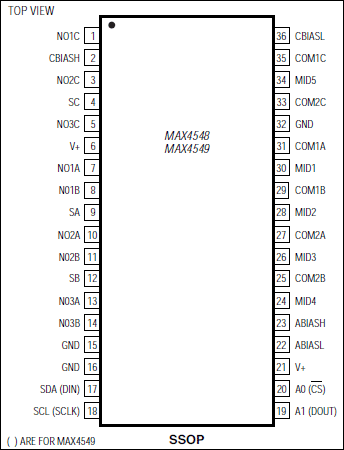

MAX4548/MAX4549的最大导通电阻为35Ω，通道间导通电阻匹配至7Ω，导通电阻平坦度为5Ω，总谐波失真(THD)为0.07%。此外，其在20kHz时的关断隔离度为-85dB，在10MHz时为-72dB，在20kHz时的串扰为-85dB，在10MHz时为-55dB。MAX4548采用2线I²兼容串行接口，而MAX4549采用3线SPI^™/QSPI^™/MICROWIRE^™兼容串行接口。这些器件采用36引脚SSOP封装，在（-40°C至+85°C）扩展工作温度范围内符合规格。

应用

• 高端音频系统
• PC多媒体板
• 安保系统
• 机顶盒
• 视频会议系统
