特性

• 16 × 16高速非阻塞式开关阵列：G = 2
• 可对开关阵列进行串行或并行编程
• 利用串行数据输出接口，可将多个16 x 16阵列以菊花链形式连接起来，从而构建更大的开关阵列
• 利用高阻抗输出禁用功能
• 多个器件可以相连，且不会向输出总线提供负载
• 如需更小的阵列，请参考AD8108/AD8109 (8 × 8)或AD8110/AD8111 (16 × 8)开关阵列
• 完整的解决方案
  • 缓冲输入
  • 可编程高阻抗输出
  • 16个输出放大器(G = 2)
  • 驱动150 Ω负载
• 出色的视频性能
  • 25 MHz，0.1 dB增益平坦度
  • 0.05%/0.05°差分增益/差分相位误差(RL= 150 Ω)
• 出色的交流性能
  • −3 dB带宽：225 MHz
  • 压摆率：375 V/µs
• 低功耗：700 mW（每点2.75 mW）
• 所有不利串扰低：-70 dB (5 MHz)
• 利用复位引脚可以禁用所有输出（通过一个电容与地相连可提供上电复位功能）

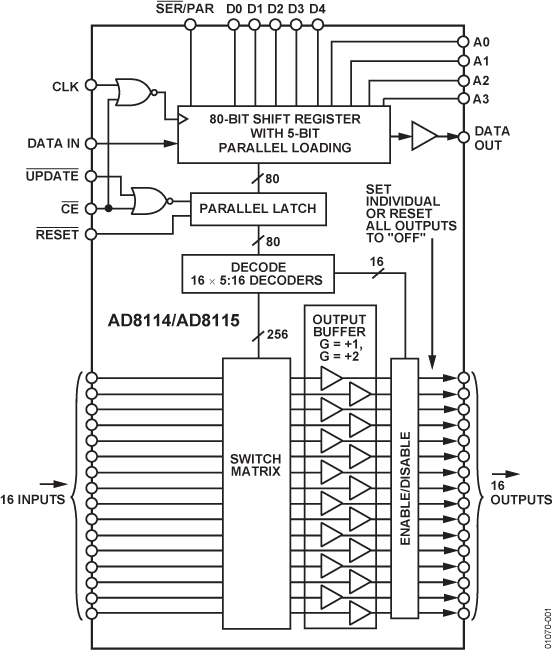

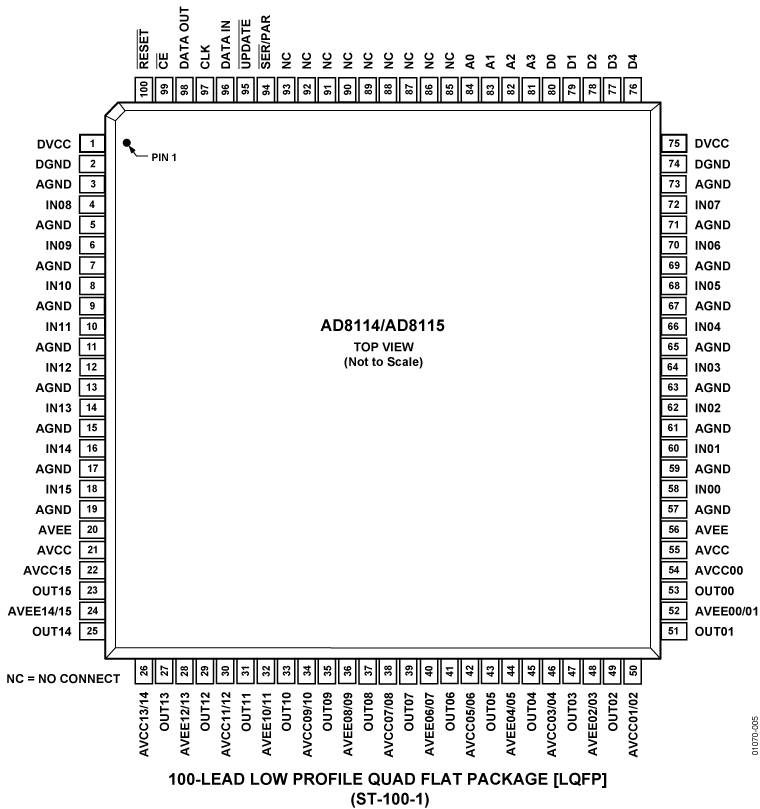

• 100引脚LQFP封装(14 mm × 14 mm)

产品详情和应用

AD8114/AD8115均为高速16 × 16视频交叉点开关矩阵。其−3 dB信号带宽大于200 MHz，通道切换的1%建立时间少于50 ns。两款器件的串扰性能均为–70 dB，隔离性能为-98 dB (5 MHz)，因而适合许多高速应用。

驱动75 Ω后部端接负载时，AD8114/AD8115的差分增益和差分相位分别优于0.05%和0.05°，0.1 dB平坦度为25 MHz，是各类信号开关的理想选择。

AD8114/AD8115含有16个独立的输出缓冲，可将其置于高阻抗状态，以实现交叉点输出并联，因此关断通道不会向输出总线提供负载。AD8114的增益为1，AD8115的增益为2。二者均采用±5V电源供电，空闲功耗仅为70 mA。通道切换通过串行数字控制接口（允许以菊花链形式连接多个器件）或者并行控制接口实现；各路输出可以独立更新，无需对整个阵列重新编程。

AD8114/AD8115采用100引脚LQFP封装，工作温度范围为-40°C至+85°C的扩展工业温度范围。

应用

• 高速信号路由，包括：
  – 视频（NTSC、PAL、S、SECAM、YUV、RGB）
  – 压缩视频（MPEG、小波）
  – 3级数字视频(HDB3)
  – 数据通信
  – 电信
