特性

• 低成本、16 x 8、高速、非阻塞式开关阵列
  提供引脚兼容的16 × 16版本 (AD8113)
• 可对开关阵列进行串行或并行编程
• 利用串行数据输出接口，
  可将多个16 x 8阵列以菊花链形式连接起来，从而构建更大的开关阵列
• 利用输出禁用功能，多个器件可以相连，且不会向输出总线提供负载
• 完整的解决方案
  缓冲式输入
  8个输出放大器
  采用±5 V或±12 V电源供电
  低电源电流：54 mA
• 出色的音频性能 V_S = ±12 V
  输出摆幅：±10 V
  THD：0.002% (20 kHz)最大20 V p-p (RL = 600 Ω)
• 出色的视频性能V_S = ±5 V
  0.1 dB增益平坦度：10 MHz
  差分增益误差：0.1% (RL = 1 kΩ)
  差分相位误差：0.1° (RL = 1 kΩ)
• 出色的交流性能
  −3 dB带宽：60 MHz
• 所有不利串扰低：−83 dB (20 kHz)
• 利用复位引脚可以禁用所有输出（通过一个电容与地相连可提供上电复位功能）

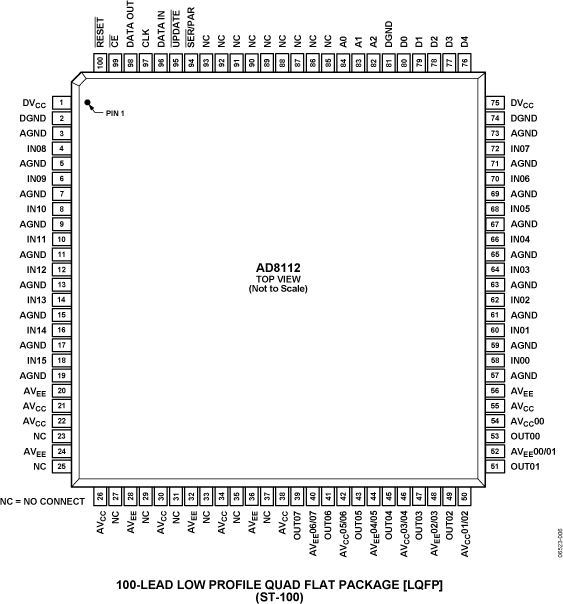

• 100引脚LQFP封装(14 mm × 14 mm)

产品详情和应用

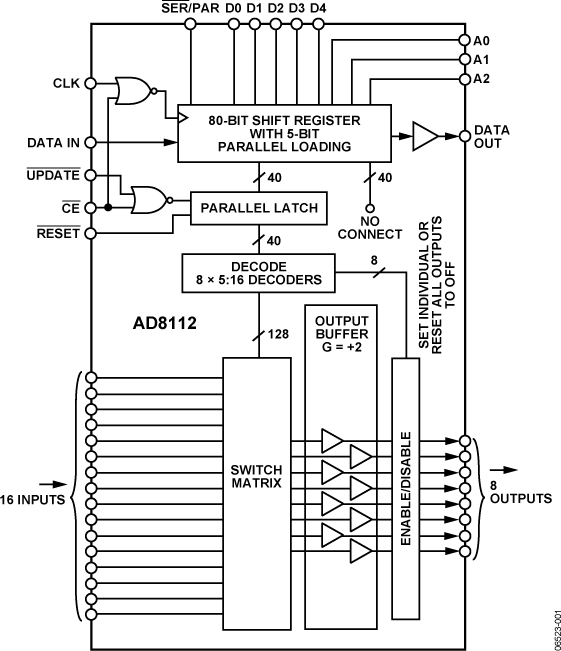

AD8112是一款低成本、完全缓冲式交叉点开关矩阵，在音频应用中采用±12 V电源供电，在视频应用中采用±5 V电源供电。对于模拟音频和数字音频，均可提供60 MHz以上的−3 dB信号带宽，通道切换0.1% 建立时间则少于60 ns。工作频率为20 kHz时，该器件的串扰性能为−83 dB，隔离性能为90 dB。此外，所有输入和输出周围均提供接地/电源引脚，能够为要求严苛的音频路由应用提供额外的屏蔽功能。差分增益和差分相位分别优于0.1%和0.1°，0.1 dB平坦度输出高达10 MHz，因此适合许多视频应用。

AD8112内置8个独立输出缓冲器，可以将这些缓冲器置于禁用状态，以提供并行交叉点输出，使关断通道负载降至较小。该器件具有增益+2，采用±5 V或±12 V电源供电，功耗分别为34 mA或31 mA。通道切换通过串行数字控制接口（允许以菊花链形式连接多个器件）或者并行控制接口实现；各路输出可以独立更新，无需对整个阵列重新编程。

AD8112采用100引脚LQFP封装，工作温度范围为0°C至70°C商用温度范围。
