特性

• 16 x 16高速非阻塞式开关阵列
• 引脚排列和功能与 AD8114 / AD8115相当
• 完整的解决方案
  缓冲输入
  可编程高

  阻抗输出

  16个输出放大器，

  G = +1 (ADV3226),
  G = +2 (ADV3227)

  驱动150 Ω负载

• 采用±5 V电源供电
• 低功耗：1.3 W
• 出色的交流性能
  −3 dB带宽，200 mV p-p：
  820 MHz (ADV3226),
  750 MHz (ADV3227)
  2 V p-p: 600 MHz (ADV3226),
    750 MHz (ADV3227)
  压摆率：2150 V/μs (ADV3226)；2950 V/μs (ADV3227)
• 可对开关阵列进行串行或并行编程

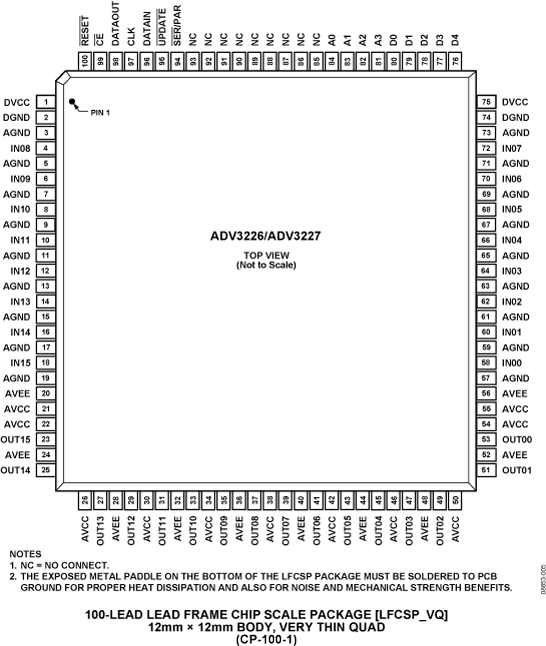

• 100引脚LFCSP封装(12 mm × 12 mm)

产品详情和应用

ADV3226/ADV3227均为高速16 × 16模拟交叉点开关矩阵，其−3 dB信号带宽大于750 MHz，通道切换的1%建立时间少于20 ns。

ADV3226/ADV3227含有16个独立的输出缓冲，可将其置于高阻抗状态，以实现交叉点输出并联，从而防止关断通道向输出总线提供负载。ADV3226的增益为+1，ADV3227的增益为+2。两种器件均采用±5 V电源供电，仅消耗118 mA (ADV3226)和133 mA (ADV3227)的空闲电流。通道切换通过串行数字控制接口（允许以菊花链形式连接多个器件）或者并行控制接口实现；各路输出可以独立更新，而无需对整个阵列重新编程。

ADV3226/ADV3227采用100引脚LFCSP封装，额定温度范围为−40°C至+85°C扩展工业温度范围。

应用

• 高速信号路由，包括：
      视频（NTSC、PAL、S、SECAM、YUV、RGB）
      压缩视频（MPEG、小波）
      3级数字视频(HDB3)
• 数据通信
• 电信
