特性

• 16 x 16高速非阻塞式开关阵列
• 可对开关阵列进行串行或并行编程
• 利用串行数据输出接口，可将多个16 x 16器件阵列以菊花链形式连接起来，从而构建更大的开关阵列
• 完整的解决方案
  - 缓冲式输入
  - 16个输出放大器
  - 采用±5 V电源供电
  - 低电源电流：50 mA
• 所有不利串扰低：5 MHz时，-67 dB
• 出色的视频性能，(VS = ±5 V)
  - −3 dB带宽：60 MHz
  - 0.1 dB增益平坦度：10 MHz
  - 差分增益误差：0.1%(RL = 1 kΩ)
  - 差分相位误差：0.1°(RL = 1 kΩ)
• 利用输出禁用功能，多个器件可以相连，且不会向输出总线提供负载
• 利用复位引脚可以禁用所有输出
  - 通过电容与地相连可提供上电复位功能
• 100引脚LQFP封装(14 mm × 14 mm)

产品详情和应用

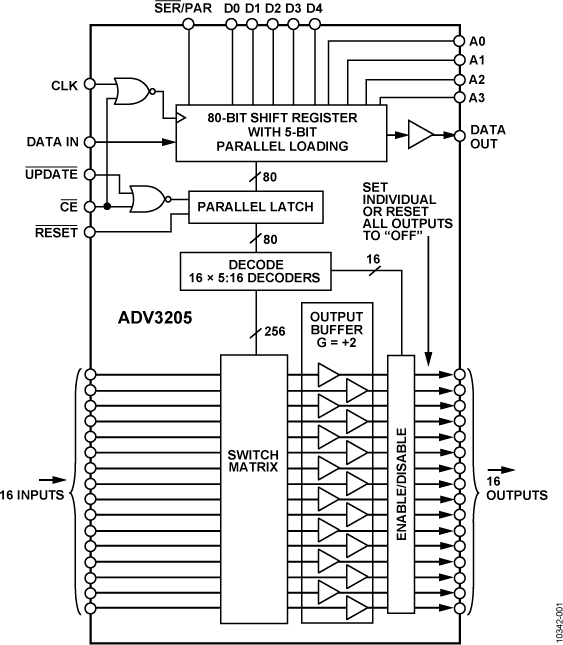

ADV3205是一款完全缓冲式交叉点开关矩阵，采用±5 V电源供电，是视频应用的理想之选。其−3 dB信号带宽为60 MHz，通道切换的0.1%建立时间少于60 ns。该器件具有出色的串扰性能，并且所有输入和输出周围均提供接地/电源引脚，能够为要求最严苛的应用提供额外的屏蔽功能。差分增益和差分相位分别优于0.1%和0.1°，0.1 dB平坦度达10 MHz，使ADV3205成为许多视频应用的较佳选择。

ADV3205内置16个独立输出缓冲器，可以将这些缓冲器置于禁用状态，以提供并行交叉点输出。该器件具有+2的增益，采用±5 V电源供电，功耗仅为34 mA。通道切换通过串行数字控制接口（允许以菊花链形式连接多个器件）或者并行控制接口实现；各路输出可以独立更新，无需对整个阵列重新编程。

ADV3205采用100引脚LQFP封装，工作温度范围为0°C至70°C商用温度范围。
