特性

• 3.3V单电源供电
• 8.5GHz (典型值)带宽
• 支持1.6/5.4Gbps DisplayPort信号
  • 能够处理DisplayPort v1.1信号
  • 能够处理DisplayPort v1.2信号
• 极佳的回波损耗特性：2.7GHz下为-13dB
• 独立的高频切换：AUX选择
• 设计用于交流耦合电路
• 保持直通特性
• 850µA (最大值)低电源电流
• 微型封装
  • 带裸焊盘的3.5mm x 5.5mm、28引脚TQFN封装
  • 带裸焊盘的3.5mm x 9mm、42引脚TQFN封装
• 引脚按信号流向排列，简化电路板布线
• 所有I/O引脚均具有ESD保护：±4kV人体模式(HBM)

产品详情和应用

MAX4998/MAX14998高速无源开关可在笔记本电脑或台式PC之间切换DisplayPort™信号。MAX4998/MAX14998设计用于需要超高速率和最小输入电容的应用。

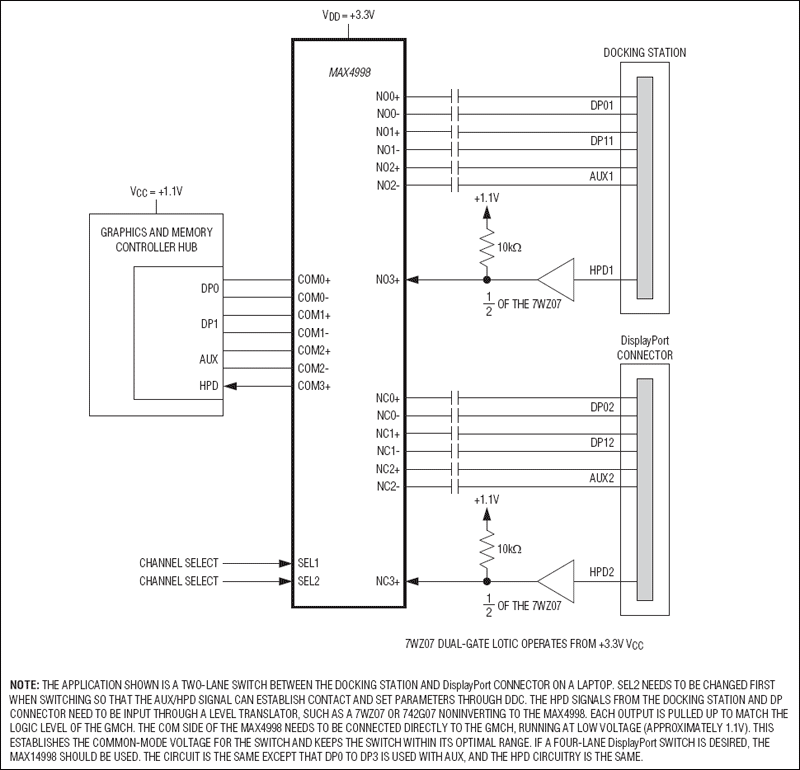

MAX4998具有三路双刀/双掷(DPDT)开关和一路单刀/双掷(SPDT)开关。两个DPDT开关用于高频切换、一个DPDT开关用于AUX、SPDT开关用于HPD。两路高频开关通过SEL1选择，AUX/HPD通过SEL2选择。该器件非常适合两通道DisplayPort切换。

MAX14998具有六路双刀/双掷(DPDT)开关。四个DPDT开关用于高频切换、两个DPDT开关用于AUX和HPD。四个高频开关通过SEL1选择，AUX/HPD通过SEL2选择。该器件非常适合四通道DisplayPort切换。

MAX4998/MAX14998采用+3.3V (典型值)单电源供电。MAX4998采用带裸焊盘的3.5mm x 5.5mm、28引脚TQFN封装；MAX14998采用带裸焊盘的3.5mm x 9mm、42引脚TQFN封装。两款器件均工作在-40°C至+85°C扩展级温度范围。

应用

• 台式PC
• 笔记本PC
