特性

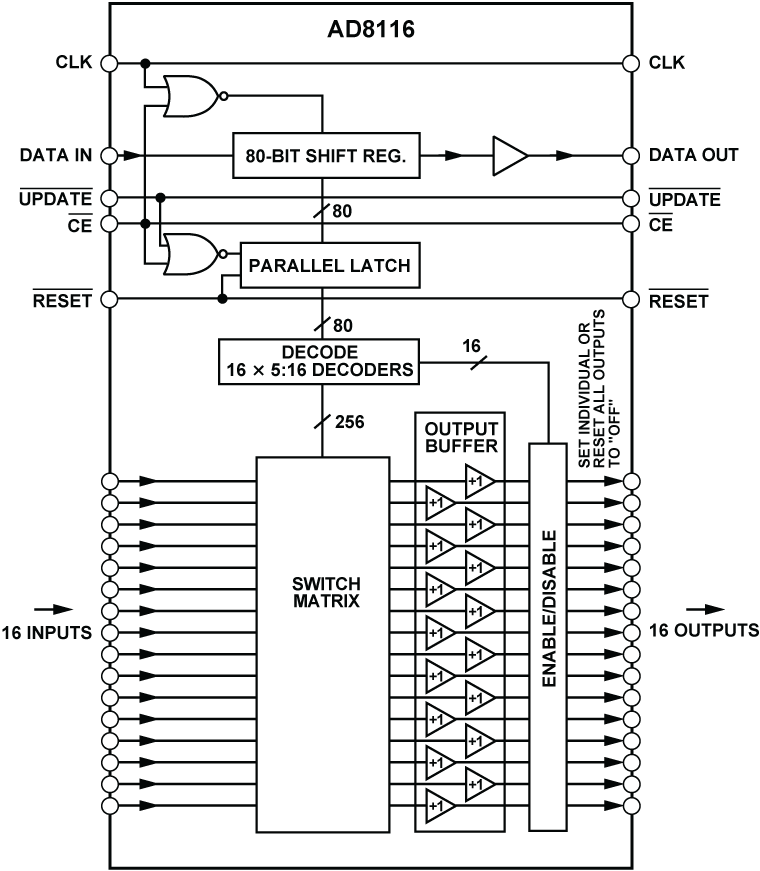

• 16 x 16高速非阻塞式开关阵列
• 可通过80位串行字控制开关阵列
• 利用串行数据输出接口，可将多个AD8116以菊花链形式连接起来，从而构建256 x 256以上的大型开关阵列
• 完整的解决方案
  缓冲式输入
  16个独立输出放大器
  驱动150 Ω负载
• 出色的交流性能
  –3 dB带宽：200 MHz
  压摆率：300 V/µs
• 出色的视频性能
  0.1 dB增益平坦度：60 MHz
  差分增益误差：0.01%
   (RL = 150 Ω)
  差分相位误差：0.01°
   (RL = 150 Ω)
• 低功耗：900 mW（每点3.5 mW）
• 所有不利串扰低：–70 dB (5 MHz)
• 欲了解更多特性，请参考数据手册

产品详情和应用

AD8116是一款高速、16 × 16视频交叉点开关矩阵，-3 dB信号带宽大于200 MHz，通道切换的0.1%建立时间为50 ns。这款器件的串扰性能为-60 dB，隔离性能为-105 dB (10 MHz)，因而适合许多高速应用。差分增益和差分相位误差分别优于0.01%和0.01°，0.1 dB平坦度为60 MHz，堪称视频信号开关的理想之选。

AD8116内置输出缓冲器，可以将这些缓冲器置于高阻抗状态，以提供并行交叉点输出，因此关断通道不会向输出总线提供负载。它采用±5 V电源供电，空闲功耗仅为80 mA。通道切换通过串行数字控制接口实现，可以利用该接口将多个器件以菊花链形式连接起来。

AD8116采用128引脚LQFP封装，面积仅为0.36平方英寸，工作温度范围为0°C至+70°C商用温度范围。

本产品可提供评估板，订购型号为：AD8116-EB。评估板的原理图和布局参见产品数据手册。
