ADI亚德诺 AD8152 产品介绍

2026-03-09 0次

特性

低成本
低功耗：2.5 V（输出禁用）
34 × 34、全差分、非阻塞式阵列
每个端口的NRZ数据速率为3.2 Gbps
宽供电范围：2.5 V至3.3 V
2.5 V至3.3 V时的LVTTL或LVCMOS电平控制输入
低通道抖动：45 ps _P-P

直接驱动背板
可编程输出摆幅
- 100 mV至1600 mV _P-P差分
- 50 Ω片内输入/输出端接
- 用户控制的负载端电压
  - 最小化功耗
产品详情和应用

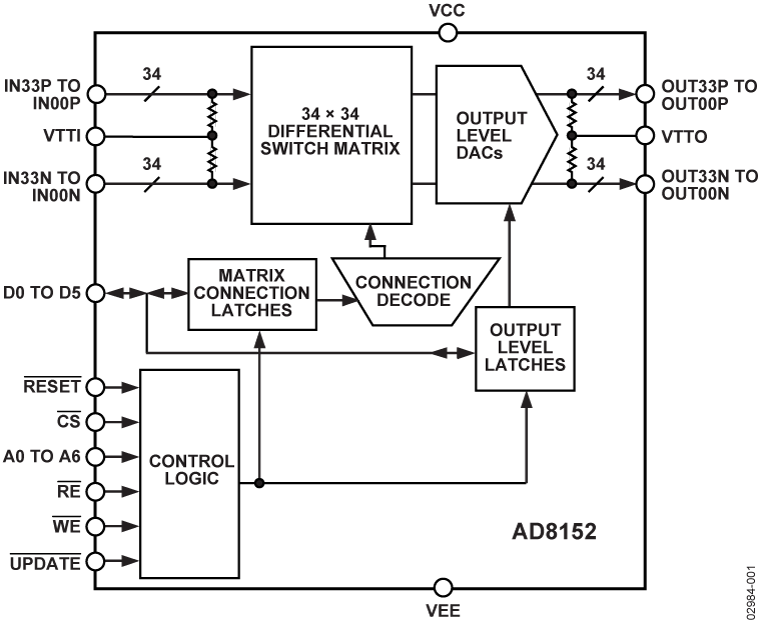

Ad8152是一款突破性的交叉点开关，以极低功率（一般为2.0 W）提供较大的开关阵列(34 × 34)。此外，它能以每端口最高3.2 Gbps的数据速率工作，适合采用前向纠错(FEC)的Sonet/SDH OC-48应用。

AD8152提供有效的电源电压范围，因此用户能以LVPECL/CML数据电平工作，电源电压可低至2.5 V。控制接口为低压晶体管对晶体管逻辑(LVTTL)或低压互补金属氧化物半导体(LVCMOS)，在2.5 V至3.3 V范围内兼容。

AD8152的完全差分信号路径不仅可以降低抖动和串扰，而且允许使用较小的单端电压摆幅。该器件采用256引脚BGA_ED封装，工作温度范围为0°C至85°C工业温度范围。

应用
- 光网络交换
- 高速串行背板路由至OC-48（带FEC）
- 千兆以太网
- 数字视频(HDTV)
- 数据存储网络
