特性

• COM_端具备±15kV (人体模型) ESD保护
• 工作于+2.7V至+3.6V单电源电压
• 极低的导通电租(R_ON)：4Ω (典型值)、7Ω (最大值)
• -3dB带宽：500MHz (典型值)
• 极低的位抖动≤ 20ps
• 低噪声电荷泵：90µV (典型值)
• 电荷泵使能功能
• 无需1.4V或更高电压的电平转换器
• COM_模拟输入端故障保护，防止与+5.5V USB电源短路时损坏器件
• 待机模式将功耗降至3µA (最大值)
• 节省空间的10引脚、2mm x 2mm µDFN封装

产品详情和应用

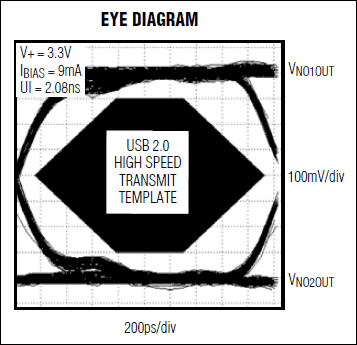

MAX4906EF为带静电放电(ESD)保护的模拟开关，具有较低的导通电容(C_ON)和较低的导通电阻(R_ON)，能够满足系统对开关性能的严格要求。器件的COM_端可以在±15kV ESD条件下提供保护而无闩锁或者损坏。适合在480Mbps高速USB 2.0应用中用作高性能开关。这些开关还可处理低速和全速USB信号。

MAX4906EF具有两个单刀/双掷(SPDT)开关。这些器件工作于+2.7V至+3.6V单电源，所有模拟输入(COM_，NC_，NO_)具有+5.5V电压保护。这一特性完全符合USB 2.0的+5.5V故障保护规范。这些器件具有较低的逻辑门限电压，V_IH为+1.4V，支持低电压逻辑。器件提供/QP输入，当该引脚为高电平时，器件内部的电荷泵关闭，进入待机模式。待机模式下器件的静态工作电流为3µA (最大值)，而开关仍然具有可操作性。

MAX4906EF采用节省空间的2mm x 2mm、µDFN封装，工作在-40°C至+85°C温度范围。

应用

• 总线切换
• 蜂窝电话
• 数码相机
• 以太网交换机
• GPS
• 笔记本电脑
• PDA
• 继电器替代品
• T3/E3冗余保护开关
• USB开关
• 视频开关
