ADI亚德诺 ADG4613 产品介绍

2026-03-09 0次

特性

关断保护
没有电源时，开关保证关断
输入处于高阻态
输入大于(V_DD+ V_T)时，开关断开
高达+16V过压保护
鲁棒的电源抑制性能
负信号能力支持低至-5.5V的信号
最大导通电阻：6.1Ω

导通电阻平坦度：1.4Ω
±3V至±5.5V双电源供电
3V至12 V单电源供电
3 V 逻辑兼容输入
轨到轨工作

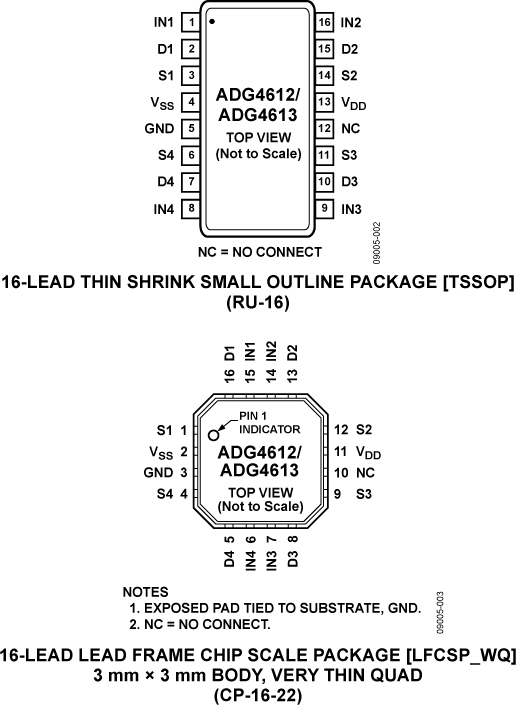

16引脚TSSOP和16引脚、3mm x 3mm LFCSP封装

产品详情和应用

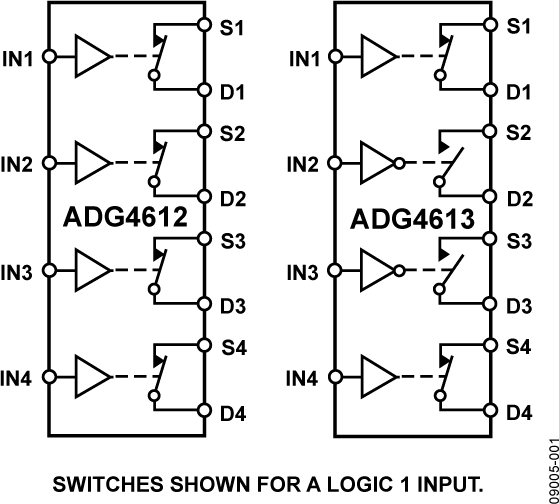

ADG4612和ADG4613内置四个独立的单刀单掷(SPST)开关。ADG4612开关的接通条件是相关的控制输入为逻辑1。ADG4613有两个开关的数字控制逻辑与ADG4612相似，但其它两个开关的控制逻辑则相反。当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。ADG4613为先开后合式开关，适合多路复用器应用。

没有电源时，开关保持关断状态，开关输入处于高阻态。这可确保没有电流流动，保护开关不受损害。对于电源接通之前开关输入端可能存在模拟信号的应用，或者对于用户无法控制电源时序的应用，该特性非常有用。

在关断状态下，可以阻止最高16V的信号电平。此外，如果模拟输入信号电平比V_DD 高出 V_T ，则开关也会断开。

这些开关具有超低导通电阻特性，对于低导通电阻、低失真性能至关重要的数据采集和增益开关应用堪称理想解决方案。导通电阻曲线在整个模拟输入范围都非常平坦，可确保开关音频信号时拥有出色的线性度和低失真性能。

应用
热插拔应用
数据采集系统
电池供电系统
自动测试设备
通信系统
继电器替代方案
