特性

• 故障保护模拟输入
• 断电时提供±12V故障保护
• 使用±5V电源时提供±7V故障保护
• 使用+5V电源时提供+12V和-7V故障保护
• 使用+3V电源时提供+12V和-9V故障保护
• 故障保护数字输入可能超过V+供电轨
• 电源关闭时所有开关断开
• 轨到轨信号处理
• 在故障条件下，输出箝位至适当的电源电压
• +25°C时R_ON为25Ω（最大值）
• 通道间导通电阻匹配：1Ω（最大值）
• 单电源、双电源供电
• 与行业标准MAX391/MAX392/MAX393引脚兼容
• TTL和CMOS兼容逻辑输入

产品详情和应用

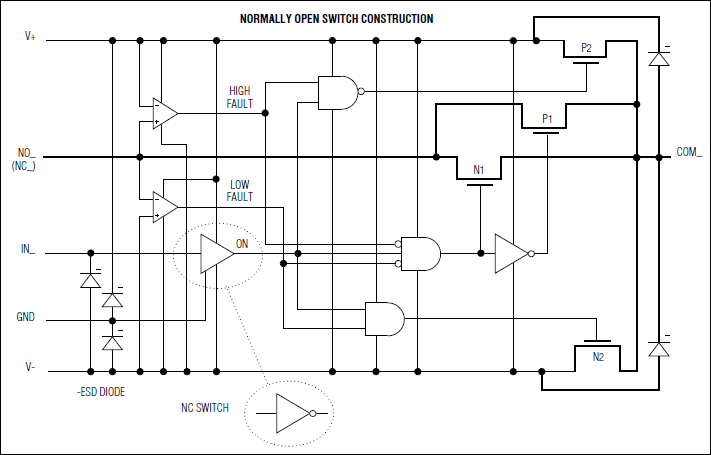

MAX4711/MAX4712/MAX4713是故障保护、轨到轨、低压模拟开关，具有低导通电阻，并在额定信号范围内确保导通电阻平坦度。由于具有故障保护特性，模拟开关输入（NO_或NC_）和输出(COM_)引脚不对称。故障保护特性使得模拟输入可以超出正负电源，而器件不会从模拟输入消耗过量电流。如果模拟输入在开关打开时被驱动至供电轨以上，它将检测到故障并自行关闭，模拟开关输出将被钳位到与输入信号相同的极性电源，且不会超出供电轨。此特性可保护连接到输出的任何电子电路，使其免受模拟输入上的过压影响。

MAX4711/MAX4712/MAX4713均为四通道单刀单掷(SPST)模拟开关。MAX4711具有四个常闭开关(NC)，MAX4712具有四个常开开关(NO)，MAX4713具有两个NO和两个NC开关。t_ON的开关时间小于125ns，t_OFF的开关时间小于80ns。这些开关采用+2.7V至+11V单电源或±2.7V至±5.5V双电源供电。所有数字输入的逻辑阈值为+0.8V至+2.4V，确保采用±4.5V至±5.5V电源或+4.5V至+11V单电源供电时TTL和CMOS逻辑兼容。

应用

• 航空电子
• 电池供电系统
• 通信系统
• 数据采集
• 工业和过程控制系统
• 冗余/备用系统
• 信号路由
• 测试设备
