特性

• 断电时提供±40V故障保护
• 使用±15V电源时提供±36V故障保护
• 电源关闭时所有开关断开
• 轨到轨信号处理
• 在故障条件下，输出箝位至适当的电源电压；无转换毛刺
• 175Ω（最大值）信号路径，采用±15V电源
• 无需电源时序控制
• ±4.5V至±18V双电源供电
• +9V至+36V单电源
• 低功耗：< 2mW
• 四个独立控制的SPST开关
• 与行业标准DG411/DG412/DG413、DG201/DG202/DG213引脚兼容
• TTL和CMOS逻辑兼容输入，采用+9V至+15V单电源或±15V电源

产品详情和应用

MAX4511/MAX4512/MAX4513均为四通道、单刀单掷(SPST)、故障保护模拟开关。它们与行业标准的无保护DG201/DG202/DG213引脚兼容。这些新型开关为输入提供故障保护并具有轨到轨信号处理能力。常开(NO_)和常闭(NC_)端子在上电或关断期间受到保护，可防止高达36V的过压故障。在故障条件下，NO_或NC_端子变为开路，只有几纳安的漏电流从电源流出，但开关输出(COM_)向负载提供高达10mA的适当极性电源电压。这可以确保在故障开始和结束时提供明确的轨到轨输出。

导通电阻最大为175Ω，开关间匹配至10Ω（最大）。+25°C时关断漏电流仅为0.5nA，+85°C时为10nA。

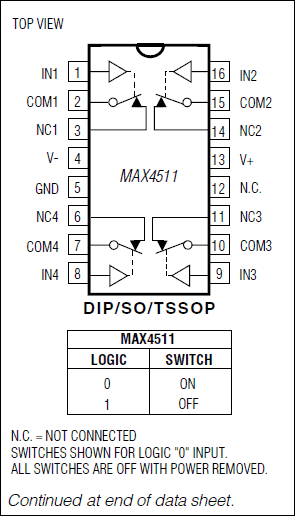

MAX4511具有四个常闭开关。MAX4512具有四个常开开关。MAX4513具有两个常闭开关和两个常开开关。

这些CMOS开关可采用±4.5V至±18V双电源或+9V至+36V单电源供电。

所有数字输入的逻辑阈值为+0.8V和+2.4V，确保采用±15V电源或+12V单电源供电时TTL和CMOS逻辑兼容。

应用

• 自动测试设备(ATE)
• 航空电子
• 数据采集
• 工业和过程控制系统
• 冗余/备用系统
