ADI亚德诺 ADG5404F 产品介绍
2026-03-09
0次
特性
- 过压保护可达−55 V和+55 V
- 关断保护可达−55 V和+55 V
- 源极引脚有过压保护
- 中断标志指示故障状态
- 低导通电阻：10 Ω（典型值）
- 导通电阻平坦度：0.5 Ω（最大值）
- 人体模型(HBM) ESD额定值：4 kV
- 所有条件下都具有防闩锁特性
- 无数字输入时处于已知状态
- 模拟信号电压范围 VSS至 VDD
- ±5 V至±22 V双电源供电
- 8 V至44 V单电源供电
- 额定电源电压：±15 V、±20 V、12 V和36 V
产品详情和应用
ADG5404F是一款模拟多路复用器，由4个通道组成，具有输入故障保护功能。 ADG5404F根据2位二进制地址线（A0和A1）所确定的地址，将4路输入之一切换至公共漏极D。 使能数字输入EN可用来禁用所有开关。 当接通时，各通道在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。 在整个工作电压范围内，数字输入与3 V逻辑输入兼容。
没有电源时，开关保持关断状态，通道输入处于高阻态。 正常工作条件下，如果任一Sx引脚上的模拟输入信号电平超过VDD或VSS，并且超出幅度达到阈值电压VT，则相应的通道关断，并且该Sx引脚变为高阻态。 如果该通道接通，漏极引脚将根据漏极响应(DR)输入引脚作出反应。 如果DR引脚浮空或被拉高，漏极将保持高阻态并浮空。 如果DR引脚被拉低，则漏极拉至超过电轨电平。 无论有无供电，相对于地达到+55 V或−55 V的输入信号电平都会被阻塞。
ADG5404F具有低导通电阻，并且导通电阻在相当大的信号范围内保持平坦，因此，对于要求出色线性度和低失真性能的数据采集和增益开关应用，该器件堪称理想解决方案。

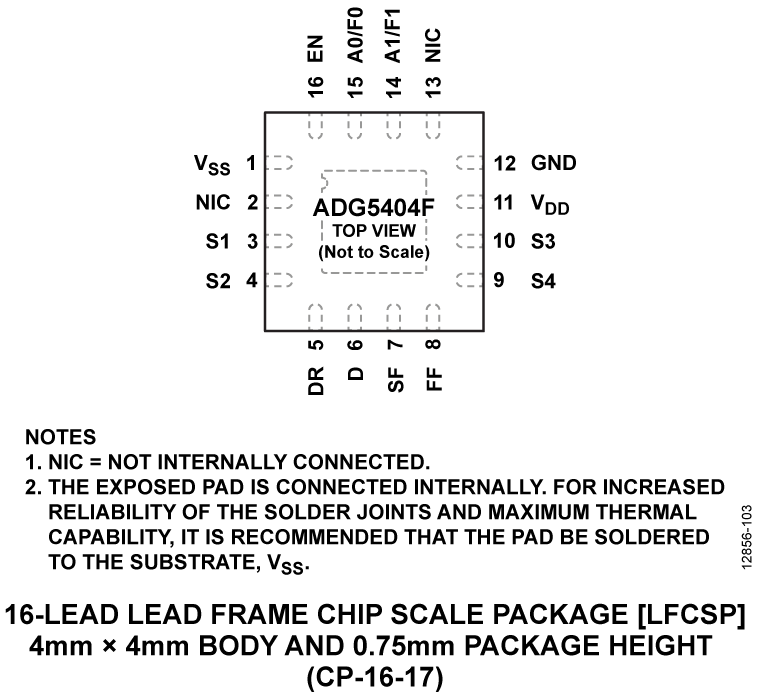

注意在整篇数据手册中，双功能引脚名称仅参照适用的相关功能。 完整的引脚名称和功能说明参见“引脚配置和功能描述”部分。
产品特色
- 源极引脚具有过压保护功能，可以耐受高于供电轨，达到−55 V和+55 V的电压。
- 在未供电情况下，源极引脚的过压保护范围是−55 V至+55 V。
- 过压检测提供数字输出，指示开关的工作状态。
- 沟道隔离可防止闩锁。
- 针对低导通电阻和导通电阻平坦度而优化。
- ADG5404F可采用±5 V至±22 V的双电源或8 V至44 V的单电源供电。
应用
- 模拟输入/输出模块
- 过程控制/分布式控制系统
- 数据采集
- 仪器仪表
- 航空电子
- 自动测试设备
- 通信系统
- 继电器替代方案
