ADI亚德诺 ADG5401F 产品介绍
2026-03-09
0次
特性

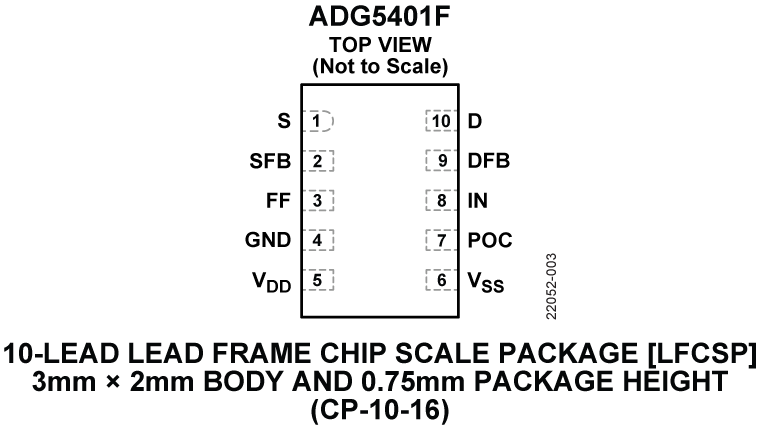

- 3x2 mm LFCSP 模拟 I/O 保护和检测解决方案
- S SFB 引脚上的过压保护电压高达 ±60 V
- S SFB 引脚上的掉电保护电压高达 ±60 V
- 集成 0.6 kΩ 次级反馈通道
- 在所有条件下都具有已知的输出
- 用户启用的电源开启条件将源极拉至 0 V
- 无需数字输入即可获知状态
- 闩锁免疫
- 用于测量通道和反馈通道的优化电阻
- 信号通道上的典型低导通电阻为 6 Ω
- 超扁平信号通道上的导通电阻
- 3 mm × 2 mm LFCS
- VSS 至 VDD −2 V 信号范围
- 全定工作电压为 ±15 V、 ±20 V、+12 V 和 +36 V
- ±5 V 到 ±22 V 双电源供电
- 8 V 到 44 V 单电源供电
产品详情和应用

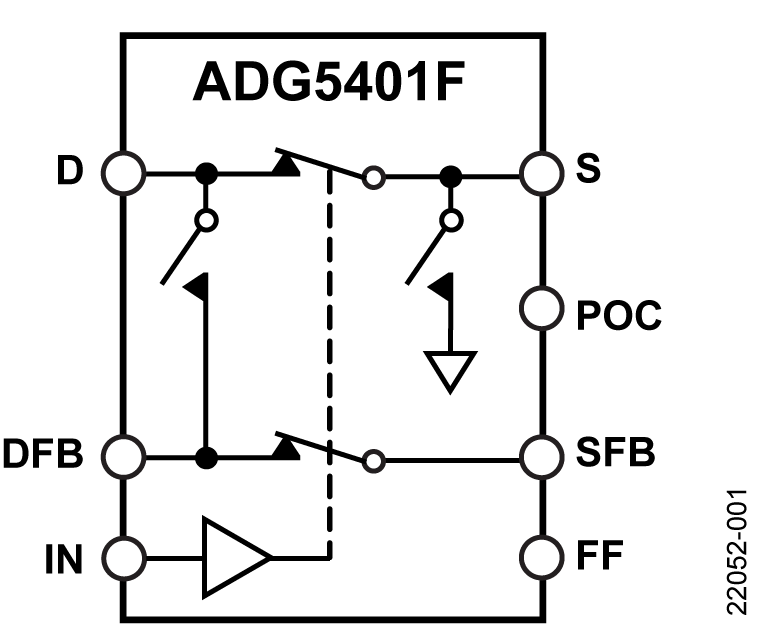

ADG5401F 主通道开关是 SPST，低导通电阻开关，在源引脚（S 和 SFB）上具有过压保护，掉电保护和过哎呀检测功能。ADG5401F 还具有受保护的次级反馈通道，可用于数模转换器 (DAC) 或放大器输出。
当没有电源时，开关保持关闭状态，开关输入为高阻抗。
上电时，如果 S 引脚上的模拟输入信号电平超过 VDD 或 VSS 的值达到阈值电压 (VT) 则该开关将关闭，漏极开路 FF 引脚下降到逻辑低电平，并接通 D 和 DFB 之间的通路，以防止放大器输出端出现开环问题。在通电和断电条件下，相对接地电压高达 +60 V 或 −60 V 的输入信号电平都将被屏蔽。可选择的 POC 引脚功能允许受保护的开关端子 S 被连接至 GND 以最小化输出端上的毛刺。该开关通过逻辑 1 输入进行接通，并在两个方向上的导电性能相同。数字输入在整个工作电源范围内与 1.8 V 逻辑输入兼容。
产品聚焦
- 源极引脚具有高于电源轨的电压保护，在有电和无电状态下均可高达 −60 V 和 +60 V。
- 使用数字输出进行的过压检测会指示开关的工作状态。
- 沟槽隔离功能可防止发生闩锁效应。
- ADG5401F 可在 ±5 V 至 ±22 V 下的双电源供电情况下工作，或者在 +8 V 至 +44 V 下的单电源供电情况下工作。
- 仅限于负沟道金属氧化物半导体 (NMOS) 的架构需要向 VDD 提供 2 V 的裕量，并提供低 RON 和超平坦 RON 在 VSS 至 VDD − 5 V 的信号范围内。
应用
- DAC 输出保护
- 放大器输出保护
- 模拟输出模块
- 远程控制/分布式控制系统
- 数据采集
- 仪器仪表
