ADI亚德诺 ADG5249F 产品介绍

2026-03-09 0次

特性

用户定义的二次电源设置过电压水平
- 过压保护可达−55 V和+55 V
- 关断保护可达−55 V和+55 V
- 源极引脚有过压保护
- 最小副电源电平： 4.5 V单电源
- 中断标志指示故障状态
低电荷注入 (Q_INJ)： 0.8 pC

低漏极/源极导通电容：19 pF
所有条件下都具有防闩锁特性
无数字输入时处于已知状态
模拟电压范围 V_SS 至 V_DD
- ±5 V至±22 V双电源供电
- 8 V至44 V单电源供电
- 额定电源电压：±15 V、±20 V、+12 V和+36 V

产品详情和应用

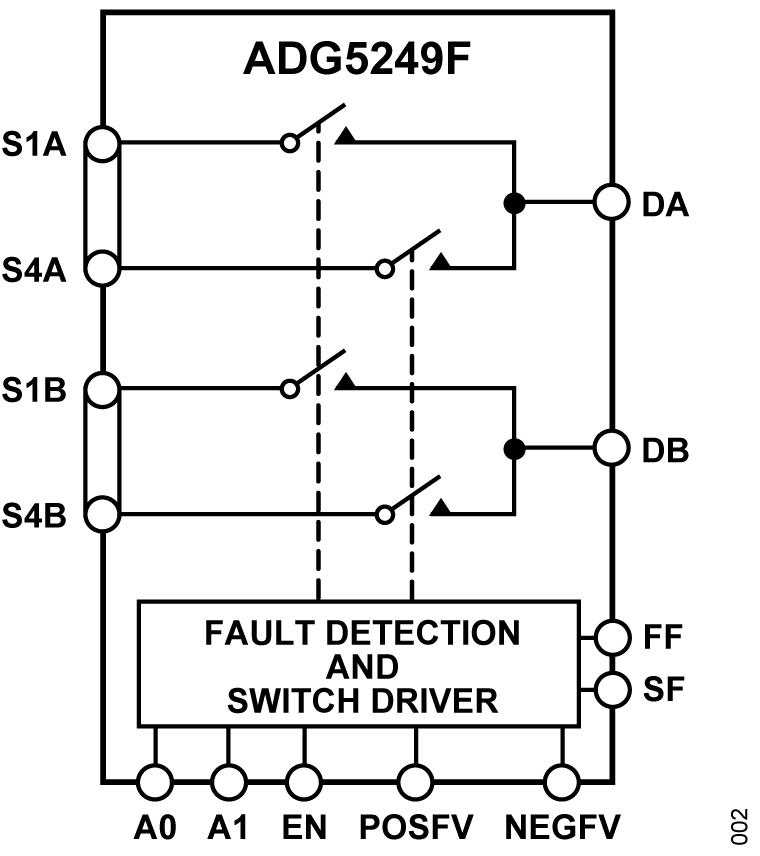

ADG5248F和ADG5249F分别为8:1和双通道4:1模拟多路复用器。 ADG5248F将8路输入中的一路切换至公共输出，ADG5249F将4路差分输入中的一路切换至公共差分输出。当接通时，各通道在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。主电源电压定义导通电阻曲线，而副电源电压定义过压保护启动时的电平。

没有电源时，通道保持关断状态，开关输入处于高阻态。正常工作条件下，如果任一Sx引脚上的模拟输入信号电平超过正故障电压(POSFV)或负故障电压(NEGFV)，并且超出幅度达到阈值电压(VT)，则通道关断，并且该Sx引脚变为高阻态。如开关选为接通状态，漏极引脚将被拉至所超过的副电源电压。无论有无供电，相对于地达到+55 V或−55 V的输入信号电平都会被阻塞。

这些开关具有低电容和电荷注入特性，因而是要求低开关毛刺和快速建立时间的数据采集与采样保持应用的理想解决方案。

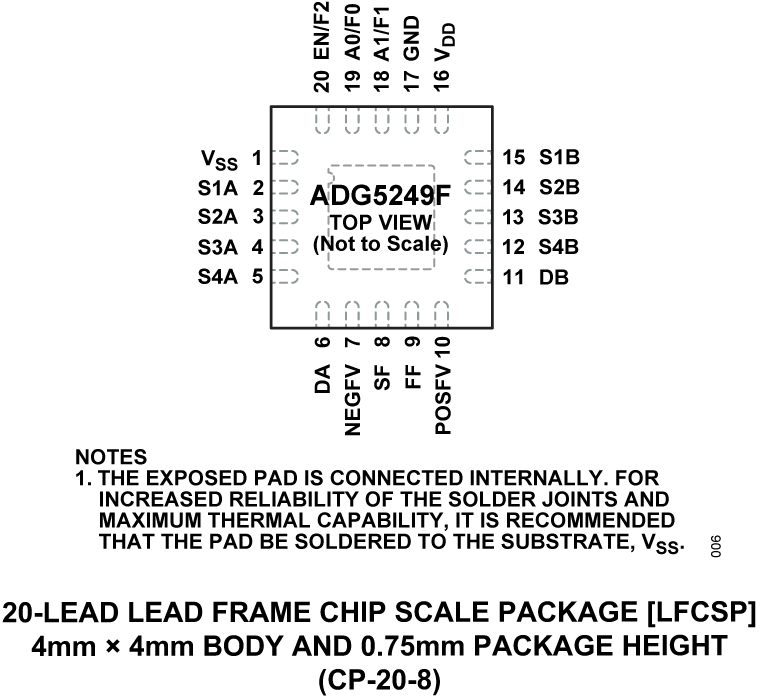

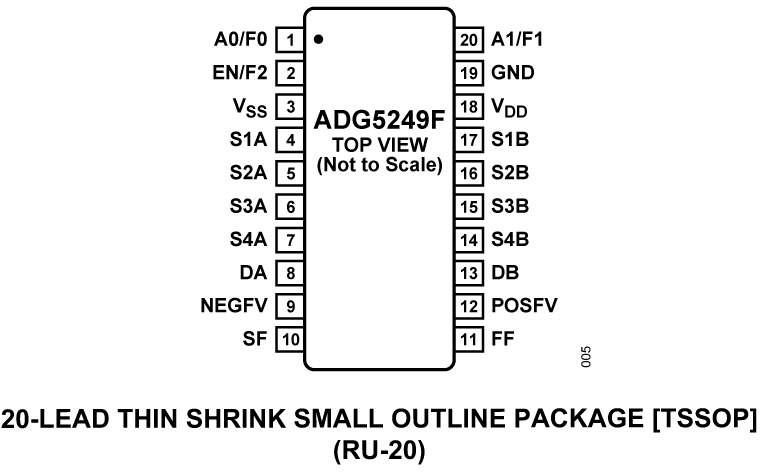

请注意，在整篇数据手册中，多功能引脚（如A0/F2）由整个引脚名称或引脚的单个功能表示；例如A0即表示仅与此功能相关。

应用

模拟输入/输出模块
过程控制/分布式控制系统
数据采集
仪器仪表
航空电子
自动测试设备
通信系统
继电器替代方案
