特性

• 无闩锁现象
• 8 kV HBM ESD额定值
• 低导通电阻：<10 Ω
• 双电源供电：±9 V至±22 V
• 单电源供电：9 V至40 V
• 最大额定电源电压：48 V
• 额定电压范围：±15V、±20V、+12V、+36V
• 模拟信号范围：V_SS至V_DD

产品详情和应用

ADG5404是一款互补金属氧化物半导体(CMOS)模拟多路复用器，内置4个单通道。

导通电阻曲线在整个模拟输入范围都非常平坦，可确保开关音频信号时拥有出色的线性度和低失真性能。

ADG5404采用沟道工艺，可有效防止闩锁。电介质沟道将P沟道与N沟道晶体管分开，保证即使在严重过压状况下，也不会发生闩锁现象。

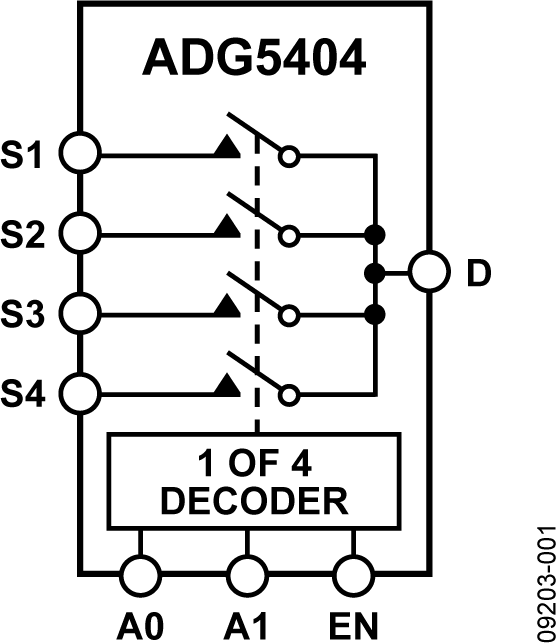

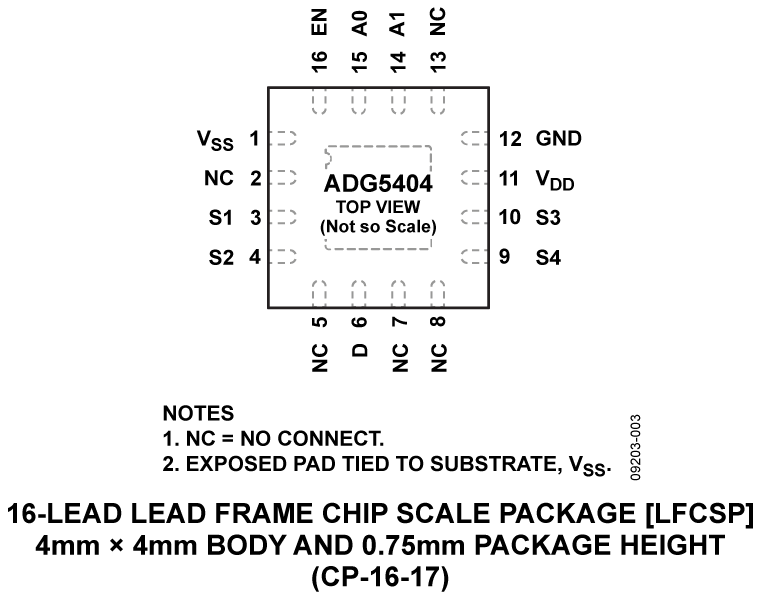

ADG5404根据3位二进制地址线A0、A1和EN所确定的地址，将四路输入之一切换至公共输出D。当EN引脚为逻辑0时，该器件将被禁用。当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，等于电源电压的信号电平被阻止。所有开关均为先开后合式。

应用

• 继电器替代方案
• 自动测试设备
• 数据采集
• 仪器仪表
• 航空电子
• 音频和视频开关
• 通信系统

产品聚焦

1. 沟道隔离可防止闩锁。电介质沟道将P沟道与N沟道晶体管分开，保证即使在严重过压状况下，也不会发生闩锁现象。
2. 低导通电阻。
3. 双电源供电。对于双极性模拟信号应用，ADG5404可以采用高达±22 V的双电源供电。
4. 单电源供电。对于单极性模拟信号应用，ADG5404可以采用高达40V的单轨电源供电。
5. 3 V逻辑兼容数字输入：V_INH = 2.0 V，V_INL = 0.8 V。
6. 无需V_L逻辑电源。
