ADI亚德诺 ADG7421F 产品介绍
2026-03-09
0次
特性
- S1 和 S2 引脚上的过压保护电压高达 ±60 V
- S1 和 S2 引脚上的掉电保护电压高达 ±60 V
- S1 和 S2 引脚上提供过压检测
- 无需数字输入即可输出已知状态
- 低导通电阻：12 Ω（典型值）
- 超平、导通电阻：0.005 Ω（典型值）
- 低故障检测阈值电压：0.1 V（典型值）
- 3 kV HBM ESD 额定值
- 在任何情况下都能抑制闩锁效应
- ±1.8 V 到 ±2.5 V 双电源供电
- 1.8 V 到 5.5 V 单电源供电

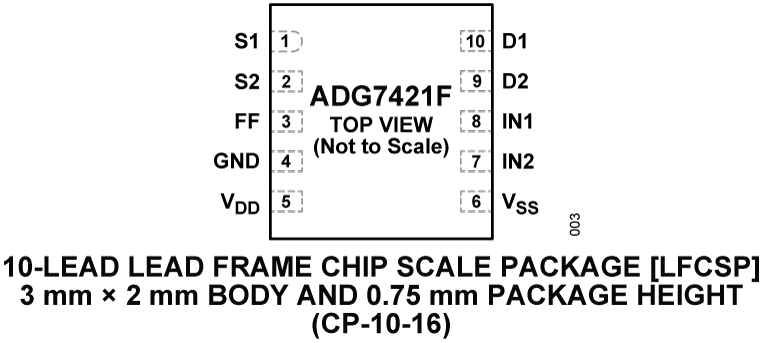

- 10 引脚、3 mm × 2 mm LFCSP
产品详情和应用

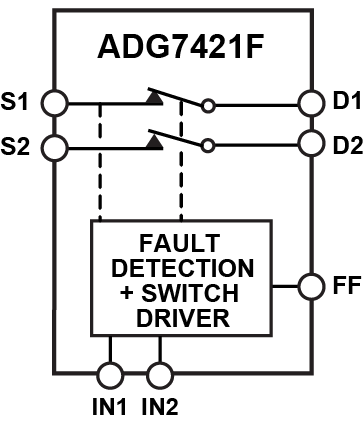

ADG7421F 是一款低电压、双单刀单掷 (SPST) 低导通电阻开关，在源极引脚上具有过压保护、掉电保护和过压检测功能。
当没有电源时，开关保持关闭状态，开关输入为高阻抗。上电时，如果任何一个 Sx 引脚上的模拟输入信号电平超过 VDD 或 VSS 的阈值电压 VT，该开关自动关闭，数字 FF（故障标志）引脚下降到逻辑低电平，以指示故障。
在通电和断电条件下，相对接地电压高达 +60 V 或 −60 V 的输入信号电平都将被屏蔽。开关通过逻辑 1 输入打开，并且在两个方向上的导电性能相同，对于 5 V 单电源，模拟信号范围为 VSS + 0.1 V 至 VDD − 0.55 V。数字输入在整个工作电源范围内与 1.8 V 逻辑输入兼容。
ADG7421F 非常适合为电阻温度套件 (RTD) 输入（参见数据手册中的图 56）和热电偶输入（参见图 55）等小信号提供过压保护。高达 ±60 V 的高压保护能力与低压电源相结合，可为工业应用提供完整的低压输入级。
应用
- 模拟输入/输出模块
- 远程控制/分布式控制系统
- 数据采集
- 仪器仪表
- 航空电子设备
- 自动测试设备
- 通信系统
- 继电器替代方案
