特性

• 断电时提供±40V故障保护
• 使用±15V电源时提供±36V故障保护
• 移除电源时开关断开
• 轨到轨信号处理
• 160Ω（最大值）信号路径，采用±15V电源
• 开关在过压情况下关闭
• 0.5nA关断漏电流
• 在故障条件下，输出箝位至适当的电源电压；无转换毛刺
• 无需电源时序控制
• ±4.5V至±20V双电源供电 +9V至+36V单电源供电
• 低功耗：< 2mW
• TTL和CMOS逻辑兼容输入，采用+9V至+15V单电源或±15V电源

产品详情和应用

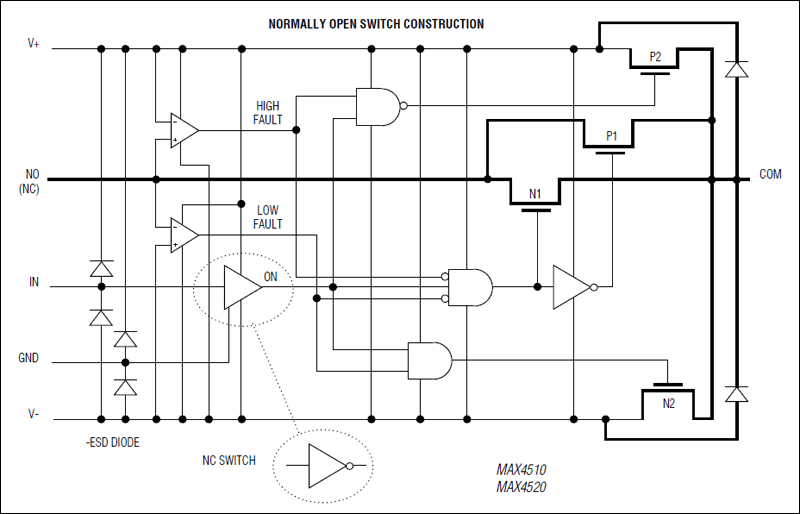

MAX4510/MAX4520单刀单掷(SPST)、故障保护模拟开关为输入提供故障保护并具有轨到轨信号处理能力。常开(NO)和常闭(NC)端子受到过压故障保护，通电期间高达36V，断电期间高达44V。在故障条件下，开关输入端子（NO或NC）变为开路；只有几纳安的漏电流从故障源流出，而开关输出(COM)向负载提供高达13mA的适当极性电源电压。这可以确保在故障开始和结束时提供明确的轨到轨输出。

导通电阻最大为160Ω。+25°C时关断漏电流仅为0.5nA，+85°C时为10nA。MAX4510为常闭开关，而MAX4520为常开开关。这些CMOS开关采用±4.5V至±20V双电源或+9V至+36V单电源供电。

数字输入的逻辑阈值为+0.8V和+2.4V，确保采用±15V电源或+12V单电源供电时TTL和CMOS逻辑兼容。MAX4510/MAX4520采用6引脚SOT23和8引脚µMAX^®封装。

应用

• 自动测试设备(ATE)
• 航空电子
• 数据采集
• 工业与过程控制系统
• 冗余/备份系统
