特性

• SPI接口具备错误检测功能
• 包括CRC、无效读取/写入地址和SCLK计数错误检测
• 支持突发和菊花链模式
• 兼容业界标准SPI模式0和3接口
• 防闩锁
• 低导通电阻(<10 Ω)
• ±9 V至±22 V双电源供电
• 9 V至40 V单电源供电
• 额定电源电压：±15 V、±20 V、+12 V和+36 V
• 模拟信号范围：V_SS至V_DD

产品详情和应用

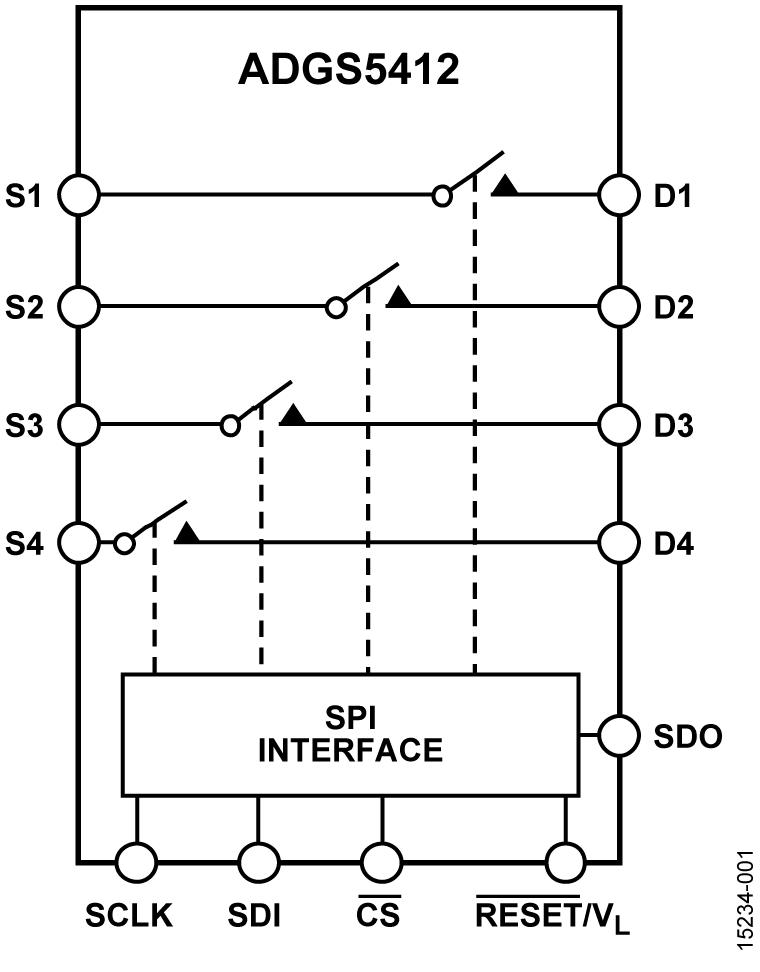

ADGS5412内置四个独立的单刀单掷(SPST)开关。这些开关通过一个SPI接口控制。SPI接口具有强劲的错误检测功能。这些功能包括CRC错误检测、无效读取/写入地址和SCLK计数错误检测。

可通过菊花链将多个ADGS5412器件连接在一起。这样便可以极少的数字线路实现多个器件的配置。ADGS5412还可在突发模式下工作，从而减少SPI命令之间的时间。

当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，达到电源电压的信号电平被阻止。

导通电阻曲线在整个模拟输入范围都非常平坦，可确保开关音频信号时拥有良好的线性度和低失真性能。

产品特色

1. SPI接口无需并行转换和逻辑跟踪，而且还可减少GPIO通道数。
2. 使用多个器件时，菊花链模式可去除额外的逻辑跟踪。
3. CRC错误检测、无效读取/写入地址和SCLK计数错误检测可确保数字接口稳定。
4. 兼容SIL。
5. 沟槽隔离模拟开关部分可防止闩锁。电介质沟道将P通道与N通道晶体管分开，保证即使在严重过压状况下，也不会发生闩锁现象。

应用

• 继电器替代方案
• 自动测试设备
• 数据采集
• 仪器仪表
• 航空电子
• 音频和视频开关
• 通信系统
