特性

• 微功率操作
• 单 5V 或 ±15V 电源工作
• 低电荷注入
• 低 R_ON
• 低漏电
• 有保证的“先断后连”
• 抗闭锁型设计
• 可兼容 TTL/CMOS
• DG221 / DG222 的改进型第二供货源
• 可兼容微处理器总线

产品详情和应用

LTC^®221 和 LTC222 是微功率、四通道 CMOS 模拟开关，它们的功耗通常仅为 250μW (采用 ±15V 电源) 和 40μW (采用单 5V 电源)。内置锁存器使 LTC221 和 LTC222 能直接连接至大多数微处理器总线。这些开关具有 65Ω 的典型导通电阻和非常高的断开电阻。这两款开关所固有的一种先断后连特性可避免两个通道的短接。信号范围为 ±15V (采用一个 ±15V 的电源电压) 和 0V 至 5V (采用单 5V 电源)。LTC221 和 LTC222 内置特殊的电荷补偿电路，可将电荷注入大幅度减少至 ±25pC (最大值，采用 ±15V 电源)。

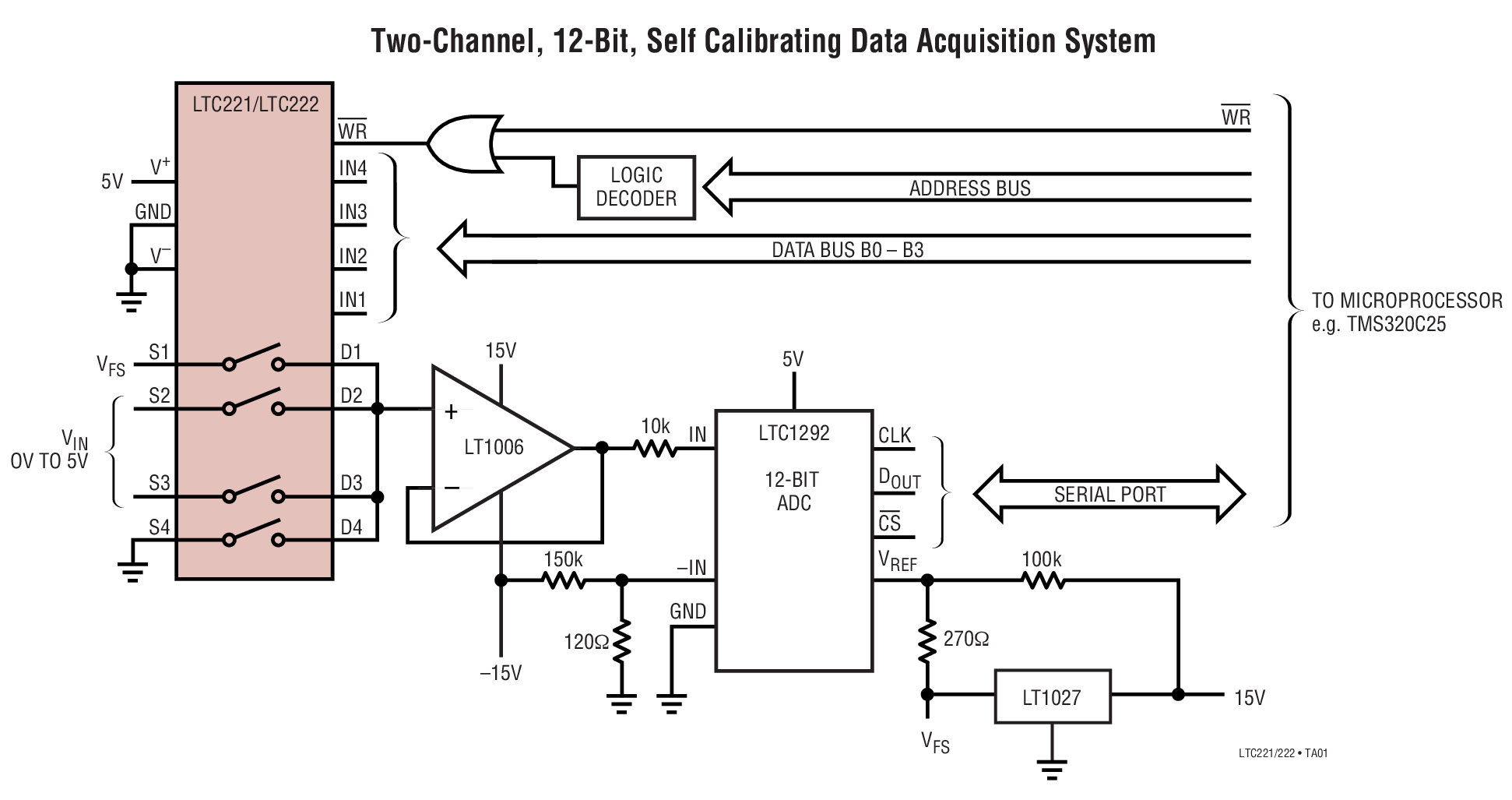

LTC221 和 LTC222 专为微处理器控制型可编程增益放大器、自动测试设备、通信系统、和数据采集系统等应用而设计。如逻辑表所示，LTC221 一般是闭合的，而 LTC222 则通常处于开路状态。

主要规格

• 电源电流............. I⁺ = 40µA, I^- = 5µA（最大值）
• 电荷注入

  ±15V 电源........................ ±25pC （最大值）
  单 5V 电源............................ 2pC（典型值）
