特性

• 没有上电顺序的要求
• 可处理满摆幅信号
• 掉电时所有开关均断开
• 当V+断开、V-接通时所有开关断开
• 掉电时提供±40V故障保护受
• ±15V供电时，提供±36V故障保护
• 控制线故障保护范围为V- - 0.3V至V- + 40V
• 引脚兼容于工业标准的DG411/DG412/DG413
• 故障响应时间为600ns (典型值)
• 供电电源为±15V时的导通电阻R_ON为10Ω (最大)
• 双电源供电范围：±4.5V至±20V
• 单电源供电范围：+9V至+36V
• ±15V的双电源或+9V至+15V的单电源供电时，兼容于TTL及CMOS逻辑输入电平

产品详情和应用

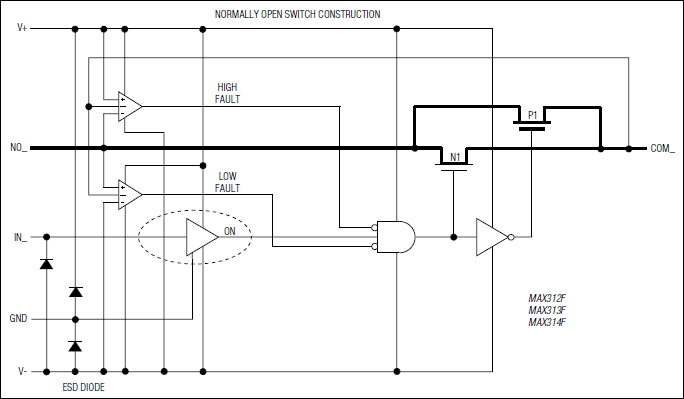

MAX312F/MAX313F/MAX314F为四路、单刀单掷(SPST)、具有故障保护特性的模拟开关，与工业标准、无保护特性的MAX312/MAX313/MAX314引脚兼容。这些开关具有故障保护输入及满摆幅信号处理能力，所有模拟信号端都具有过压保护，上电时可承受高达±36V的高压，掉电时可承受高达±40V的高压。在有故障的情况下，COM_、NO_或NC_端转换到开路状态，电源产生的漏电流仅为微安量级。+25°C时，导通电阻为10Ω (最大)、开关间匹配度为0.5Ω (最大)。

MAX312F具有四个常闭(NC)开关、MAX313F具有四个常开(NO)开关而MAX314F具有两个常闭(NC)开关和两个常开(NO)开关。这些CMOS开关均可由±4.5V至±20V范围的双电源或+9V和+36V的单电源供电。所有数字输入逻辑门限为+0.8V和+2.4V，确保使用±15V双电源或+12V单电源供电时兼容于TTL和CMOS逻辑电平。

如需±5V、+5V及+3V供电的产品，请参考MAX4711/MAX4712/MAX4713数据资料。

应用

• 自动测试设备(ATE)
• 航空电子
• 通信系统
• 数据采集
• 热插拔
• 工业与过程控制系统
• 冗余/备份系统
• 信号路由
• 测试设备
