ADCLK854

推荐用于新设计

1.8 V、12 LVDS/24 CMOS输出的低功耗时钟扇出缓冲器

ADI亚德诺 ADCLK854 产品介绍
2026-03-09 0次

特性


  • 2个可选差分输入
  • LVDS/CMOS可选输出
  • 多达12 LVDS(1.2 GHz)或者24 CMOS(250 MHz)的输出
  • 每通道功耗:<12 mW(工作频率为100 MHz)
  • 综合抖动:54 fs(12 kHz至20 MHz)
  • 附加宽带抖动:100 fs
  • 传播延迟:2.0 ns(LVDS)
  • 输出上升/下降时间:135 ps(LVDS)
  • 输出至输出偏斜:70 ps(LVDS)
  • 睡眠模式
  • 引脚可编程控制
  • 1.8 V电源

产品详情和应用

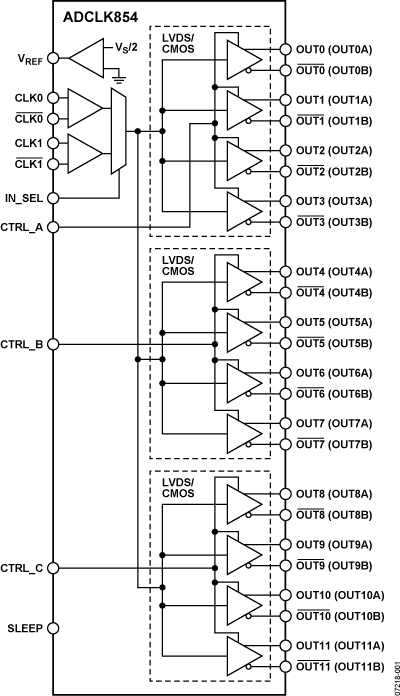

ADCLK854是一款1.2 GHz/250 MHz LVDS/CMOS扇出缓冲器,针对低抖动、低功耗应用进行了优化。其配置范围为12 LVDS至24 CMOS输出,包括LVDS和CMOS输出组合。三条控制线用于确定固定输出块(3/4组)为LVDS输出还是CMOS输出。

ADCLK854提供两路可选输入和休眠模式特性。IN_SEL引脚状态确定被扇出至所有输出的输入。SLEEP引脚可使能休眠模式,以关断器件。

包括LVPECL、LVDS、HSTL、CML、CMOS在内的各种单端和差分逻辑电平均可作为输入。表8列出了各类连接的接口选项。

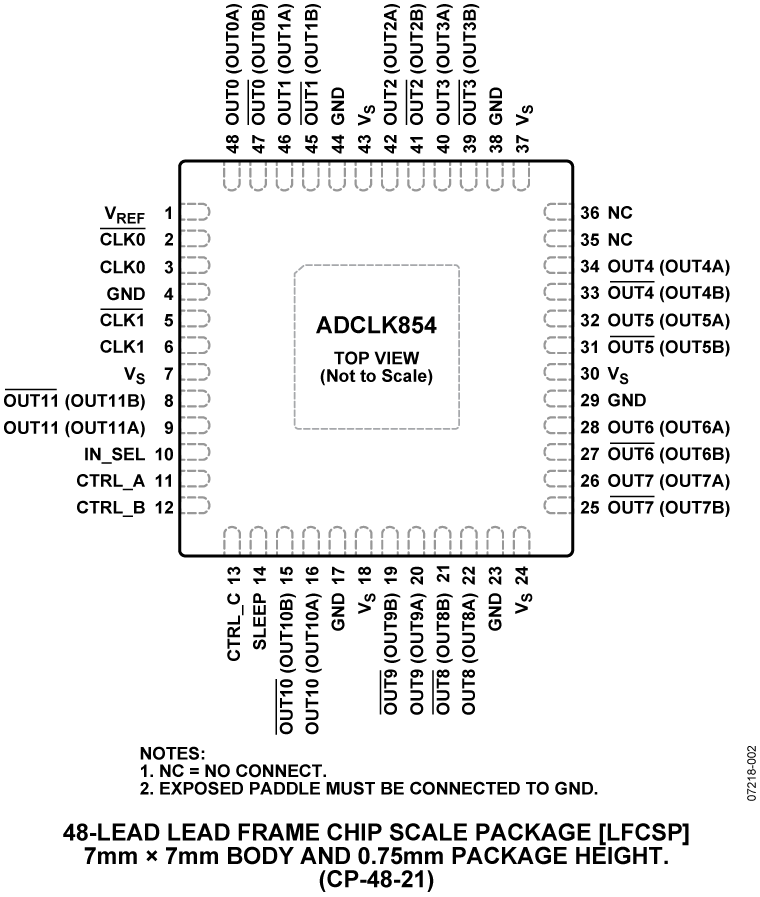

该器件采用48引脚LFCSP封装,额定工作温度范围为−40°C至+85°C(标准工业温度范围)。

应用

  • 低抖动时钟分配
  • 时钟与数据信号恢复
  • 电平转换
  • 无线通信
  • 有线通信
  • 医疗和工业成像
  • 自动测试设备(ATE)和高性能仪器仪表
