ADI亚德诺_ADCLK925_产品介绍

ADI亚德诺 ADCLK925 产品介绍

2026-03-09 0次

特性

传播延迟：95 ps
反转率：7.5 GHz
典型输出上升/下降：60 ps

随机抖动(RJ)：60 fs
两个输入引脚上均有片内端电极
扩展工业温度范围：−40°C至+125°C
电源：2.5 V至3.3 V (V_CC – V_EE)

产品详情和应用

ADCLK905（单输入/单输出）、ADCLK907（双通道单输入/单输出）和ADCLK925（单输入/双输出）为超高速时钟/数据缓冲器，采用ADI公司专有的XFCB3硅锗(SiGe)双极性工艺制造。

ADCLK905/ADCLK907/ADCLK925内置全摆幅射极耦合逻辑（ECL）输出驱动器。对于PECL（正ECL）工作模式，将V_CC偏置至正电源，将V_EE 偏置至接地。对于NECL(负ECL)工作，V_CC偏置至接地，V_EE 偏置到负电源。

缓冲器具备95 ps的传播延迟、7.5 GHz的触发率、10 Gbps的数据速率以及60 fs的随机抖动(RJ)。

输入含有100 Ω的中心抽头片内端接电阻。提供V_REF引脚用于偏置交流耦合输入。

ECL输出级旨在从各端将800 mW直接驱动至端接于V_CC − 2 V的50 Ω负载，从而获得1.6 V的总差分输出摆幅

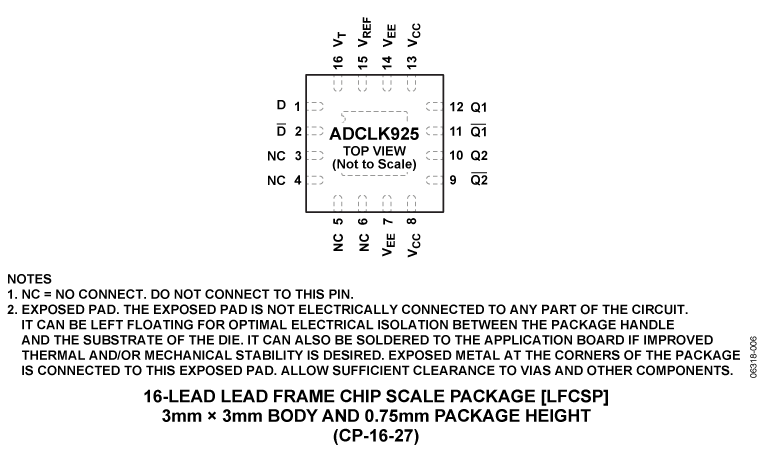

ADCLK905/ADCLK907/ADCLK925提供16引脚LFCSP封装。

应用

时钟和数据信号恢复和电平转换

自动测试设备(ATE)

高速仪器仪表

高速线路接收机

阈值检测

转换器时钟
