特性

• 单电源：2.7V至3.6V
• 低导通电阻(R_ON)：4Ω (典型值)
• -3dB带宽：425MHz
• 故障容限满足所有USB 2.0规范
• COM_具有±15kV ESD人体模型静电保护(军标883；方法3015)
• 低工作电流(200µA)，待机模式下具有超低静态电流(最大3.0µA)
• 低门限电压，在1.8V低压系统中无需电平转换器
• 微型3mm x 3mm，16引脚TQFN封装

产品详情和应用

模拟多路复用器MAX4899E/MAX4899AE具有高性能切换应用所必需的低导通电容(C_ON)和低导通电阻(R_ON)。这些器件设计用于480Mbps的USB 2.0高速应用。MAX4899E/MAX4899AE还满足USB低速和全速信号收发的所有要求。

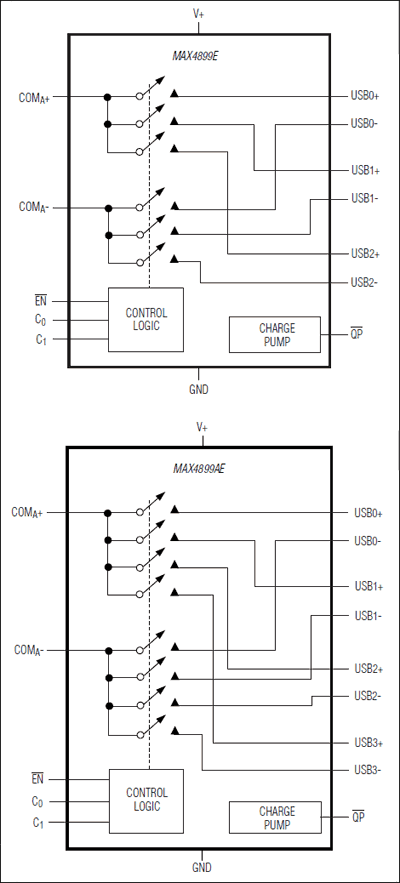

MAX4899E是一款双路3:1复用器，MAX4899AE是一款双路4：1复用器。MAX4899E/MAX4899AE具有两路数字输入C0和C1，用来控制模拟信号通路。典型应用包括实现USB连接器在USB和其他信号之间的切换，如串行通信、音频和视频等。

使能输入(/EN)可以禁止所有通道并把器件置于高阻(off)态，同时降低功耗。

MAX4899E/MAX4899AE采用2.7V至3.6V电源电压工作，并且COM_A-和COM_A+都带有短路至+5.5V的保护功能。此外，COM_A+和COM_A-通常需要连接至外部电路，因此具有±15kV ESD保护。MAX4899E/MAX4899AE提供3mm x 3mm，16引脚TQFN封装，工作在-40°C至+85°C温度范围。

应用

• 蜂窝电话
• 综合产品
• 数码相机
• 数字摄像机
• KVM
• MPEG-4播放器
• PDA
• 便携式GPS导航系统
