ADI亚德诺 ADCLK846 产品介绍
2026-03-09
0次
特性
- 可选LVDS/CMOS输出
- 多达6 LVDS（1.2 GHz）或者12 CMOS（250 MHz）输出
- 每通道功耗：<16 mW（工作频率为100 MHz）
- 综合抖动：54 fs（12 kHz至20 MHz）
- 附加宽带抖动：100 fs
- 传播延迟：2.0 ns（LVDS）
- 输出上升/下降时间：135 ps（LVDS）
- 输出至输出偏斜：65 ps（LVDS）
- 睡眠模式
- 引脚可编程控制
- 1.8 V电源
产品详情和应用

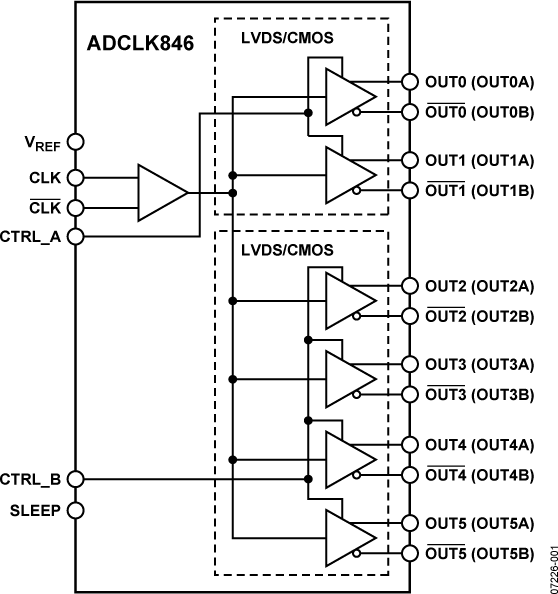

ADCLK846是一款针对低抖动和低功耗优化的1.2 GHz/250 MHz、LVDS/CMOS、扇出缓冲器。可配置范围为6 LVDS至12 CMOS输出，包括LVDS和CMOS输出的组合。两条控制线路用于确定固定模块输出是LVDS输出还是CMOS输出。
时钟输入接受各种单端和差分逻辑电平，包括LVPECL、LVDS、HSTL、CML和CMOS。
表8提供用于各类连接的接口选项。SLEEP引脚使能睡眼模式以关断器件的电源。

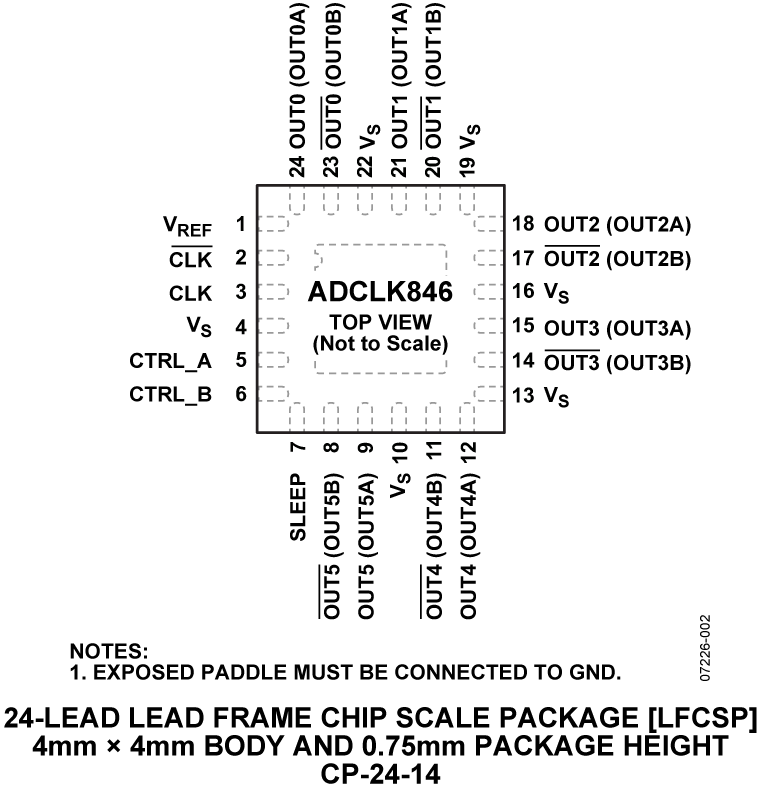

这款器件采用24引脚LFCSP封装，工作温度范围为−40℃至+85℃的标准工业温度范围。
