ADI亚德诺_LTC6954_产品介绍

ADI亚德诺 LTC6954 产品介绍

2026-03-09 0次

特性

低噪声时钟分配：适合于高速 / 高分辨率 ADC 计时

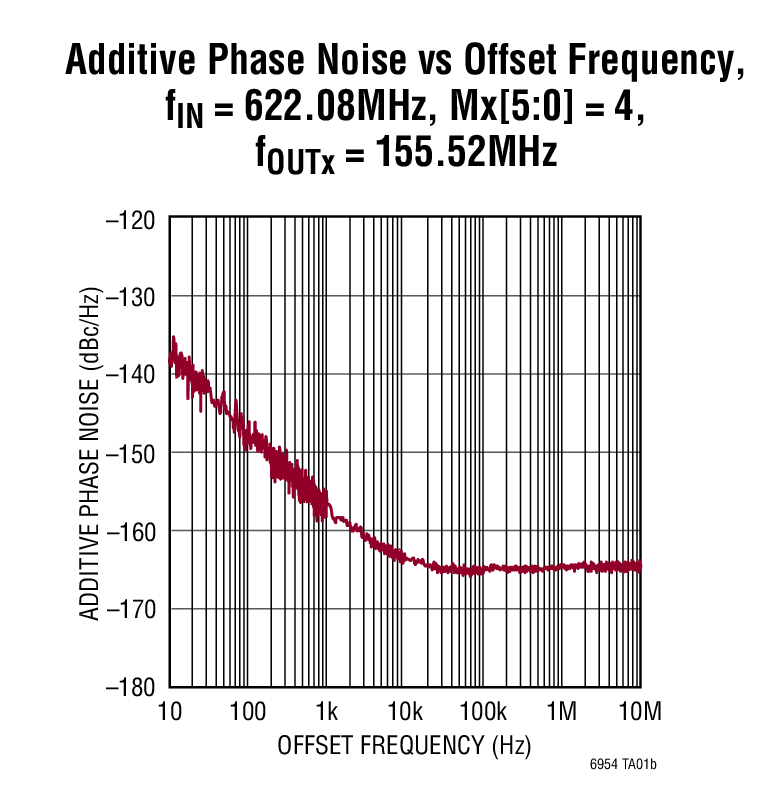

附加抖动 < 20fs_RMS (12kHz 至 20MHz)
附加抖动 < 85fs_RMS (10Hz 至奈奎斯特频率)
1.8GHz 最大输入频率 (LTC6954-1 - 当 DELAY = 0 时)
1.4GHz 最大输入频率 (LTC6954-1 - 当 DELAY > 0 时；LTC6954-2、3、4)

可兼容 EZSync^™ 时钟同步
三个独立的低噪声输出
可提供 4 种输出组合
三个独立的可编程分频器覆盖了从 1 至 63 的所有整数
三种独立的可编程延迟覆盖了从 0 至 63 的所有整数
-40°C 至 105°C 的结温范围

产品详情和应用

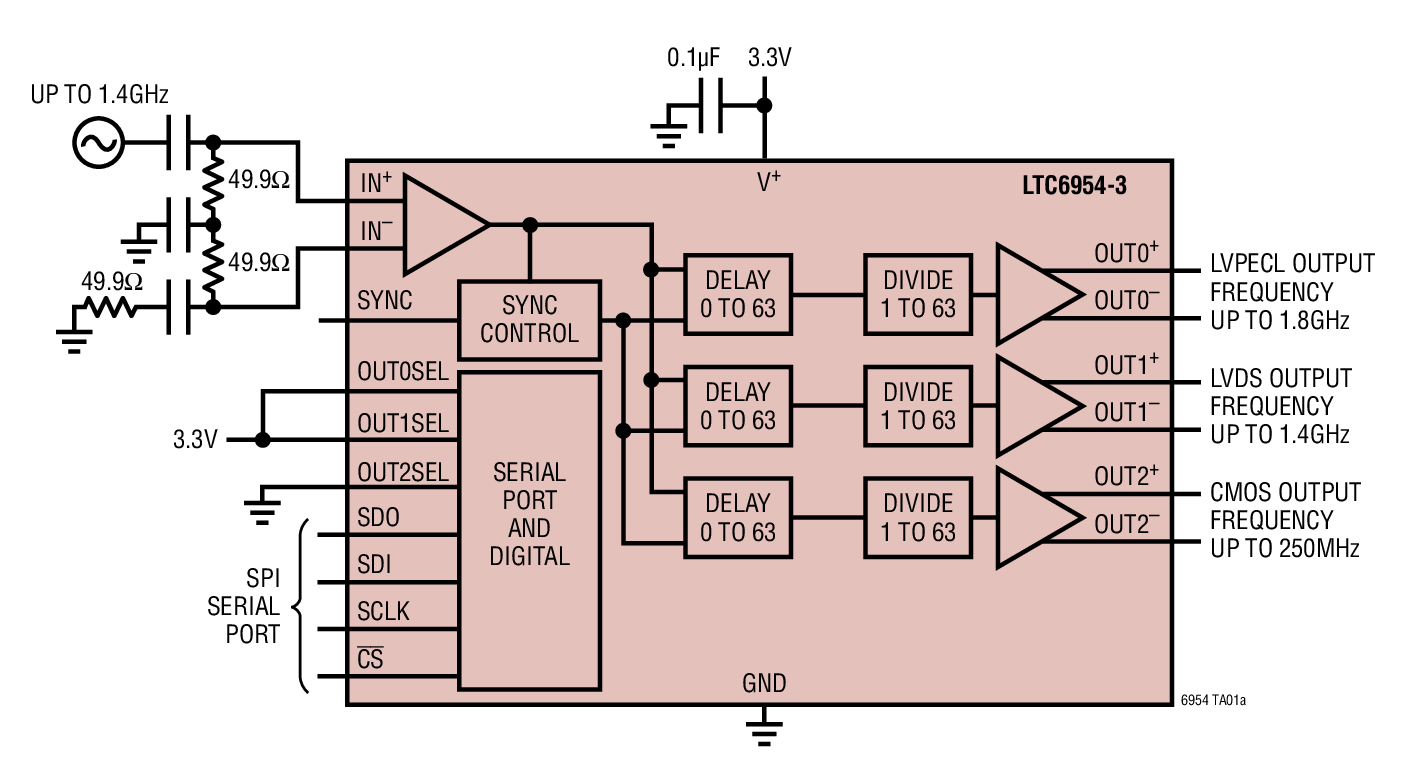

LTC6954属于极低相位噪声时钟分配器件系列。每个器件具有三个输出，且每个输出具有可单独编程的分频器和延迟性能。该系列有四款产品，分别具有不同的输出逻辑信号类型：

LTC6954-1：三个LVPECL输出

LTC6954-2：两个LVPECL和一个LVDS/CMOS输出

LTC6954-3：一个LVPECL和两个LVDS/CMOS输出

LTC6954-4：三个LVDS/CMOS输出

每个输出都可单独编程，以将输入频率除以1至63内的任何整数并将每个输出延迟0至63个输入时钟周期。输出占空比始终为50%，无论分频数如何。LVDS/CMOS输出通过OUTxSEL引脚跳线可选以提供LVDS逻辑输出或CMOS逻辑输出。

LTC6954还采用凌力尔特公司的EZSync系统，每次可实现出色的时钟同步和对齐功能。

所有器件设置均通过一个SPI兼容串行端口控制。

应用

为高速、高分辨率ADC、DAC和数据采集系统提供时钟
低抖动时钟分配
