ADI亚德诺 ADCLK905 产品介绍
2026-03-09
0次
特性
- 传播延迟:95 ps
- 反转率:7.5 GHz
- 典型输出上升/下降:60 ps
- 随机抖动(RJ):60 fs
- 两个输入引脚上均有片内端电极
- 扩展工业温度范围:−40°C至+125°C
- 电源:2.5 V至3.3 V(VCC – VEE)
产品详情和应用
ADCLK905(单输入/单输出)、ADCLK907(双通道单输入/单输出)和ADCLK925(单输入/双输出)为超高速时钟/数据缓冲器,采用ADI公司专有的XFCB3硅锗(SiGe)双极性工艺制造。
ADCLK905/ADCLK907/ADCLK925内置全摆幅射极耦合逻辑(ECL)输出驱动器。对于PECL(正ECL)工作模式,将VCC偏置到正电源,VEE 偏置至接地。对于NECL(负ECL)工作,将VCC偏置至接地,VEE 偏置到负电源。
缓冲器提供95 ps传播延迟就、7.5 GHz反转速率、10 Gbps数据速率和60 fs随机抖动(RJ)。
输入含有100 Ω的中心抽头片内端接电阻。提供VREF引脚用于偏置交流耦合输入。
ECL输出级旨在从各端将800 mW直接驱动至端接于VCC − 2 V的50 Ω负载,从而获得1.6 V的总差分输出摆幅。

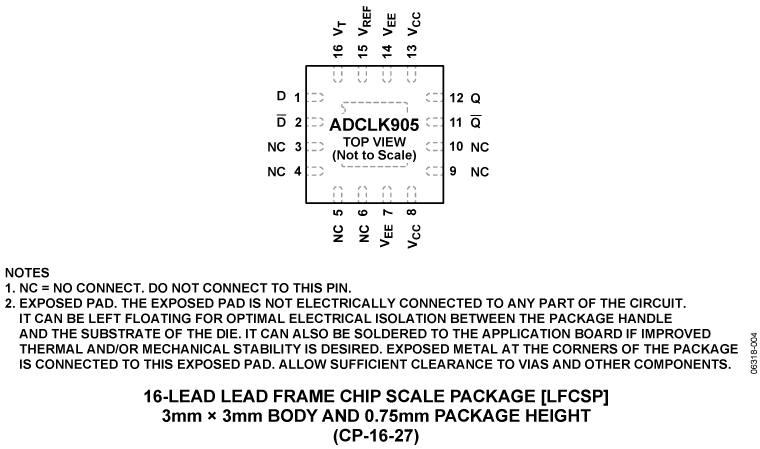

ADCLK905/ADCLK907/ADCLK925提供16引脚LFCSP封装。
应用
