特性

• ESD保护
  • ±15kV–IEC 6000-4-2气隙放电
  • ±8kV–IEC 61000-4-2接触放电
  • ±15kV–人体模型
• 单+3.0V至+3.6V电源电压
• 低导通电阻(R_ON)：4Ω (典型)、6.5Ω (最大)
• 8pF (典型)极低导通电容(C_ON)
• -23dB回波损耗(100MHz)
• -3dB带宽：650MHz
• 经过优化的引脚输出，便于与变压器和PHY接口
• 内建LED开关用于扩展坞的开关指示器
• 低静态电流：450µA (最大)
• 双向8至16路多路复用器/多路解复用器
• 标准引脚输出，匹配PI3L500-A和STMUX1000L
• 节省空间的无铅封装
  • 56引脚、5mm x 11mm、TQFN封装

产品详情和应用

MAX4927满足高速差分开关的要求，包括吉比特以太网(10/100/1000) Base-T开关以及LVDS和LVPECL开关。MAX4927提供高达±15kV的增强型ESD保护和优异的高频响应，使器件非常适合必须连接到外部连接器的接口应用。

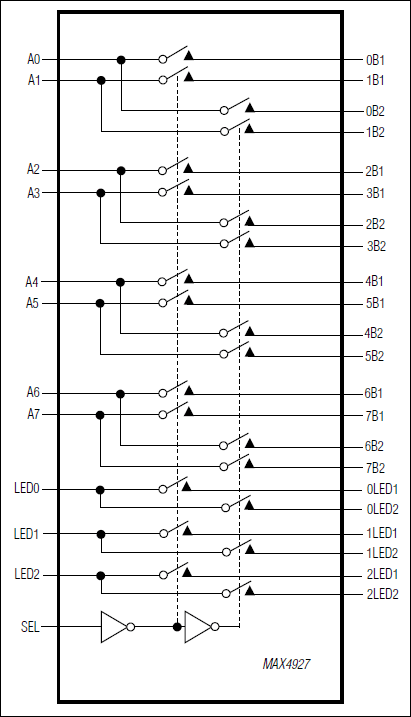

MAX4927提供极低电容(C_ON)和极低导通电阻(R_ON)，以实现低插入损耗和非常宽的带宽。除了4对DPDT开关以外，MAX4927还为膝上型电脑/扩展坞应用提供LED开关。

MAX4927引脚兼容PI3L500-A和STMUX1000L。MAX4927可以在应用中代替这些器件，提高ESD保护并省去外部ESD器件。MAX4927提供节约空间的56引脚TQFN封装，工作于-40°C至+85°C温度范围。

应用

• 板级冗余保护
• LVDS和LVPECL开关
• 笔记本电脑和坞站
• 具有以太网接口的服务器和路由器
• SONET/SDH信号路由
• T3/E3冗余保护
