ADI亚德诺 AD8153 产品介绍

2026-03-09 0次

特性

单通道2:1复用/1:2解复用
数据速率：3.2 Gbps至DC
通过两级输入均衡或四级输出预加重，补偿40英寸以上的FR4 (3.2 Gbps)
采用交流或直流耦合差分I/O工作
低确定性抖动：16 ps峰峰值（典型值）
低随机抖动：500 fs均方根值（典型值）

片内端接
1:2解复用功能支持单播或双播
所有端口均有自环功能
3.3 V内核电源
灵活的I/O电源
低功耗，采用基本配置*的典型值为200 mW
32引脚LFCSP封装
工作温度范围：−40°C至+85°C

产品详情和应用

AD8153是一款与协议无关的异步、单通道2:1开关，具有三路差分CML输入和三路差分CML输出。AD8159是Xstream系列的另一款产品，适合要求多个通道的类似应用。

AD8153针对NRZ信令进行了优化，每个端口的数据速率最高达3.2 Gbps。各端口均提供2级输入均衡和4级输出预加重。

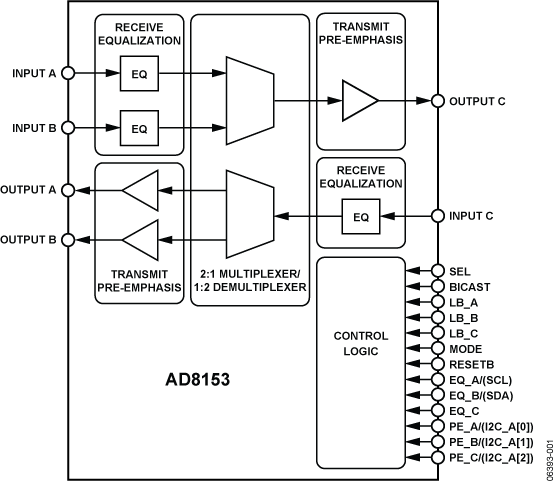

该器件内置一个2:1多路复用器和一个1:2解复用器，提供三种工作模式：引脚模式、串行模式和混合模式。在引脚模式下，通道开关、均衡和预加重只能利用外部引脚进行控制。在串行模式下，可以通过I2C接口控制器件，并可访问附加预加重设置和输出使能等高级特性。在混合模式下，用户可利用I²C接口访问高级特性，但通过外部引脚控制通道开关。

AD8153主要用于支持串行链路的背板侧和线路接口侧冗余。该器件具有单播和双播能力，因此支持1 + 1或1:1冗余。

当混合使用双播和自环模式时，也可利用AD8153，通过复制输入数据，然后将其同时传输至目的端口和测试设备，来测试高速串行链路。

应用

低成本冗余开关
SONET OC48/SDH16及更低的数据速率
背板千兆以太网
背板光纤通道1.06 Gbps和2.12 Gbps
串行快速输入/输出
第一代PCI Express
背板无限带宽

数据手册, Rev. 0, 4/07
