特性

• 单+3.0V至+3.6V电源供电
• 低导通电阻(R_ON)：4Ω (典型值)，6.5Ω (最大值)
• 极低的导通电容(C_ON)：6.5pF (典型值)
• 小于200ps的位间斜移
• -3dB带宽：1GHz
• 引脚输出为变压器和PHY接口进行了优化
• 内置可将指示信号切换至坞站的LED开关
• 低至450µA (最大值)的静态电流
• 双向8至16复用器/解复用器
• 节省空间的封装
  • 32引脚、5mm x 5mm TQFN封装
  • 36引脚、6mm x 6mm TQFN封装

产品详情和应用

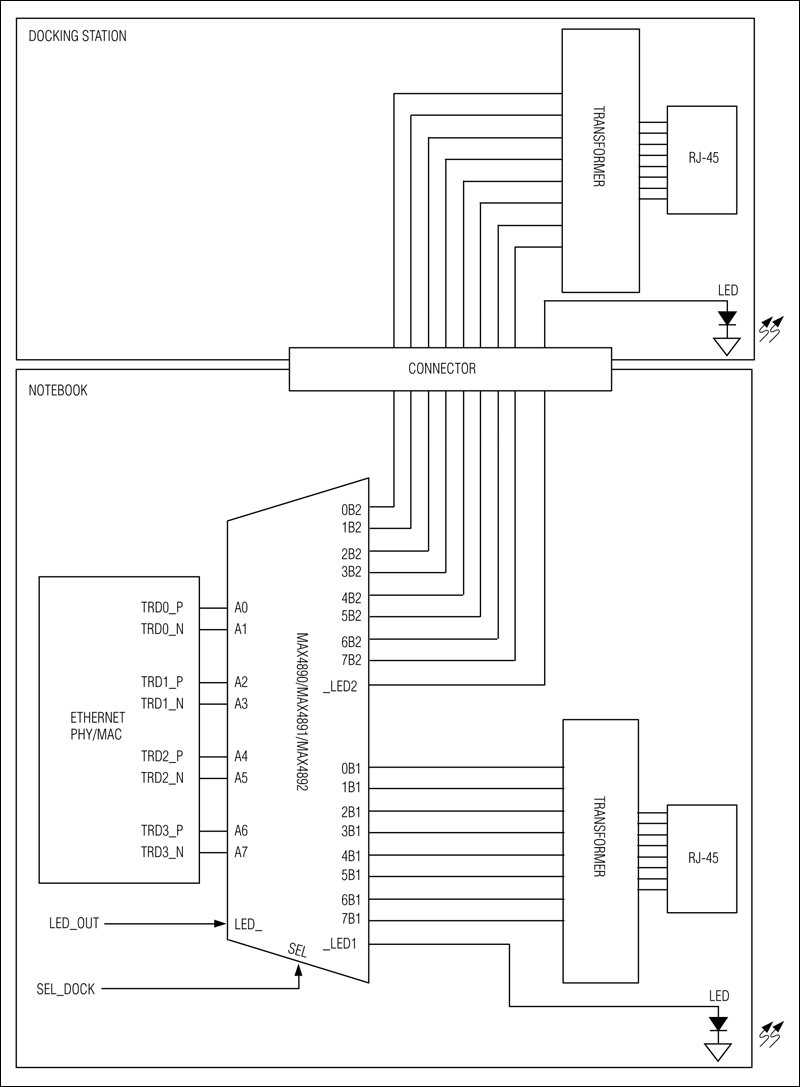

MAX4890/MAX4891/MAX4892高速模拟开关可满足10/100/1000 Base-T应用需求。这些器件可用于两个接口变压器与单个10/100/1000 Base-T以太网PHY之间的信号切换，从而简化坞站设计，降低制造成本。MAX4890/MAX4891/MAX4892也可在板级冗余应用中用于公共接口变压器与两块电路板之间的信号切换。

MAX4890/MAX4891/MAX4892开关具有极低的电容和导通电阻，符合以太网插损和回损规范。MAX4891/MAX4892分别内置了一个和三个LED开关。

MAX4890/MAX4891/MAX4892可提供节省空间的32和36引脚TQFN封装，极大减小了所需PCB面积。这些器件工作在-40°C至+85°C的温度范围。

应用

• 板级冗余保护
• 笔记本电脑和坞站
• 具有以太网接口的服务器和路由器
• SONET/SDH信号路由
• T3/E3冗余保护
• 视频路由与切换系统
