ADI亚德诺 ADV7630 产品介绍
2026-03-09
0次
特性
- 2.25 GHz TMDS HDMI 1:2分频器，采用4:1输入多路复用
- 支持高清多媒体接口(HDMI)
- 支持所有强制性和附加3D视频格式
- 兼容CEC 1.4
- 支持36/30位/像素深色和24位/像素色彩
- 支持高带宽数字内容保护(HDCP) 1.4，内置HDCP密钥
- 欲了解更多特性，请参考数据手册
- 225 MHz最高TMDS时钟频率
- XpressView可在所有HDMI输入端口上快速切换
- 通用
- 中断控制器，提供中断输出
- 片内5 V稳压器，支持5 V HDMI电缆供电
- 提供软件库、驱动和应用程序
- 内部EDID RAM

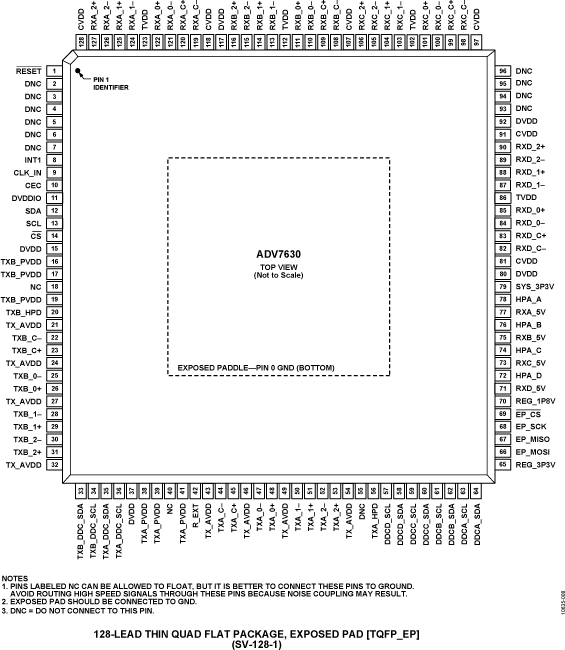

- 128引脚、14 mm × 14 mm TQFP_EP封装
产品详情和应用
ADV7630是一款高质量的1:2 HDMI®分频器，采用4:1输入多路复用器。它在单芯片上集成了四路输入HDMI接收器和双通道发射器功能。ADV7630支持所有强制性HDMI 3D TV格式、最高1080p 36位/像素深色HDTV格式和最高1080p60的显示分辨率。通过TMDS技术，HDMI接收器还支持HDCP加密视频的接收。HDMI视频通过发射器发送到下游器件。HDMI输出采用专用DDC线路和HDCP加密引擎。
ADV7630集成一个HDMI CEC控制器，支持能力发现和控制(CDC)特性。
所有输入HDMI端口均具有XpressView™快速切换功能。XpressView技术使用ADI公司基于硬件的HDCP引擎，软件开销极小，所有HDMI输入端口可在不到1秒的时间内快速完成切换。
各HDMI输入端口具有专用的5 V检测和热插拔置位引脚。该HDMI接收器还集成一个均衡器，确保该接口在低质量长电缆条件下具有鲁棒的工作性能。
每个HDMI具有专用热插拔检测端口和DDC线路，附带内部HDCP加密引擎。
ADV7630采用EDID复制器和内部EDID RAM。在发射器侧，DDC控制允许从接收端回读EDID数据。由于器件集成了内部稳压器，系统断电后，接收器侧的EDID功能可从HDMI电缆供电。
ADV7630采用先进的CMOS工艺制造，提供14 mm × 14 mm、128引脚TQFP_EP表贴封装，符合RoHS标准；额定温度范围为0°C至70°C。
应用- 视频会议
- 高清电视
- AVR、HTiB
- Soundbar
- 视频开关
- HDMI分频器
