特性

• +2.7V至+5.5V单电源供电
• 10µA (典型值)的低电源电流
• -3dB带宽：800MHz (典型值)
• 2Ω (典型值)的低导通电阻
• 0.05% THD+N
• 内部旁路电阻降低咔嗒/噼噗声(MAX14532E/MAX14534E)
• VBUS检测实现自动开关通路选择
  • +28V最大额定VBUS检测输入(CB0)
• 节省空间的、12焊球、1.5mm x 2.0mm WLP封装

产品详情和应用

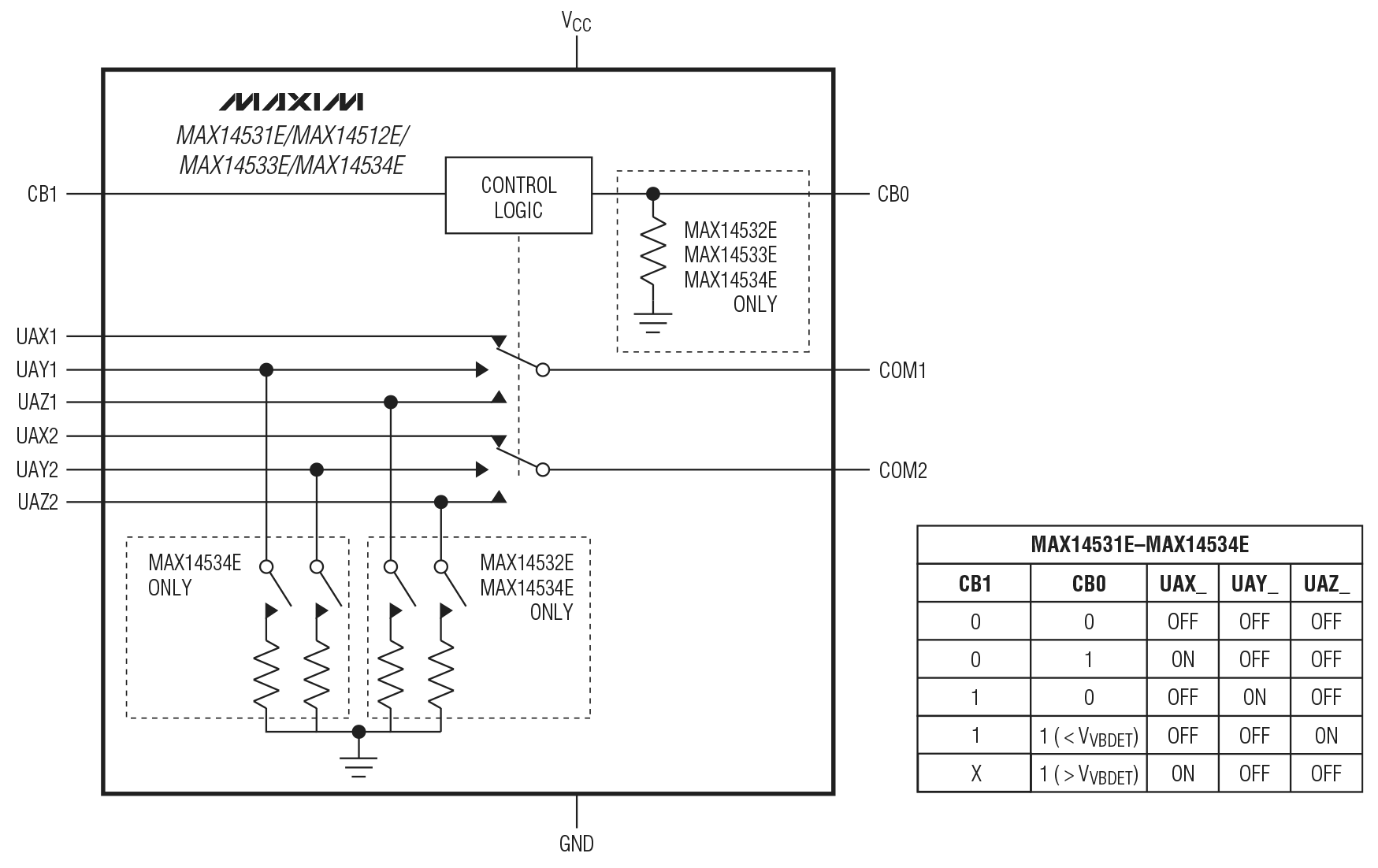

MAX14531E–MAX14534E带高压ESD保护的DP3T开关复用三个通道的高速(480Mbps) USB信号、低速/全速USB信号以及交流耦合的音频或视频等模拟信号。这些器件具有便携式电子产品中高性能切换应用所需的低导通电容(C_ON)和低导通电阻(R_ON)，同时还提供一路内部负电源，从而允许通过低于地电位(低至-2.0V)的交流耦合音频信号。MAX14531E–MAX14534E工作在+2.7V至+5.5V电源电压下。

MAX14531E–MAX14534E具有关断功能，可降低电源电流并将所有通道设置为高阻态。MAX14531E–MAX14534E的CB0输入具有VBUS检测功能，一旦检测到有效的VBUS信号则自动切换至默认的USB信号通道。MAX14532E/MAX14534E在音频通道上提供内部旁路电阻，可以降低输出上的咔嗒/噼噗声。

MAX14531E–MAX14534E提供节省空间的、12焊球、1.5mm x 2.0mm WLP封装，工作在-40°C至+85°C温度范围。

应用

• 蜂窝电话
• MP3播放器
• 笔记本电脑
• PDA
