特性

• ±15kV ESD保护，MIL-STD-883标准，方法3015
• +3.0V至+3.6V单电源供电
• 低导通电阻(R_ON)：4Ω (典型值)、6.5Ω (最大值)
• 低导通电容(C_ON)：8pF (典型值)
• -23dB回波损耗(100MHz)
• -3dB带宽：650MHz
• 用于开关指示的内置AUX开关
• 450µA (最大值)低静态电流
• 双向8至16路多路复用器/解复用器
• 节省空间的36引脚、6mm x 6mm、TQFN无铅封装

产品详情和应用

MAX14979E优化用于高速差分开关应用，可理想用于低压差分信号(LVDS)和低压、正发射极耦合逻辑(LVPECL)开关应用。MAX14979E具有高达±15kV的增强型静电放电(ESD)保护和优异的高频响应特性，从而使该器件非常适合用于必须连接外部连接器的接口。

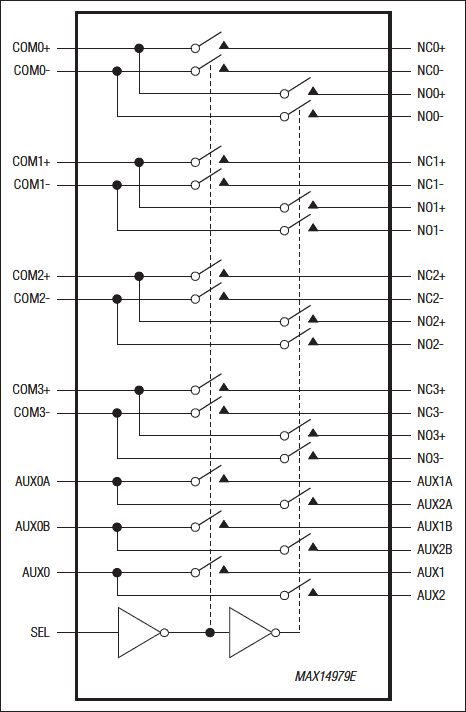

MAX14979E具有超低电容(C_ON)和电阻(R_ON)，从而获得极低的插入损耗和高达650MHz的带宽(1.3Gbps)。除了四对双刀双掷(DPDT)开关外，MAX14979E还提供用于LED照明或其它应用的低频(最高50MHz)开关和AUX开关。

MAX14979E采用节省空间的36引脚TQFN封装，工作在-40°C至+85°C扩展级温度范围。

应用

• LVDS和LVPECL开关
• 笔记本电脑
• LVDS至图形板切换
