ADI亚德诺_LTC6993-1_产品介绍

ADI亚德诺 LTC6993-1 产品介绍

2026-03-09 0次

特性

脉冲宽度范围：1µs至33.6秒
可配置1至3个电阻
脉冲宽度最大误差：
- <2.3%（脉冲宽度> 512µs）
- <3.4%（脉冲宽度：8µs至512µs）
- <4.9%（脉冲宽度：1µs至8µs）
有四个LTC6993选项可用：
- 上升沿或下降沿触发器
- 可再触发或不可再触发
可配置为正或负输出脉冲

快速恢复时间
2.25V至5.5V单电源供电
70µA电源电流（10µs脉冲宽度下）
启动时间：500µs
CMOS输出驱动器源电流/吸电流：20mA
工作温度范围：-55°C至125°C

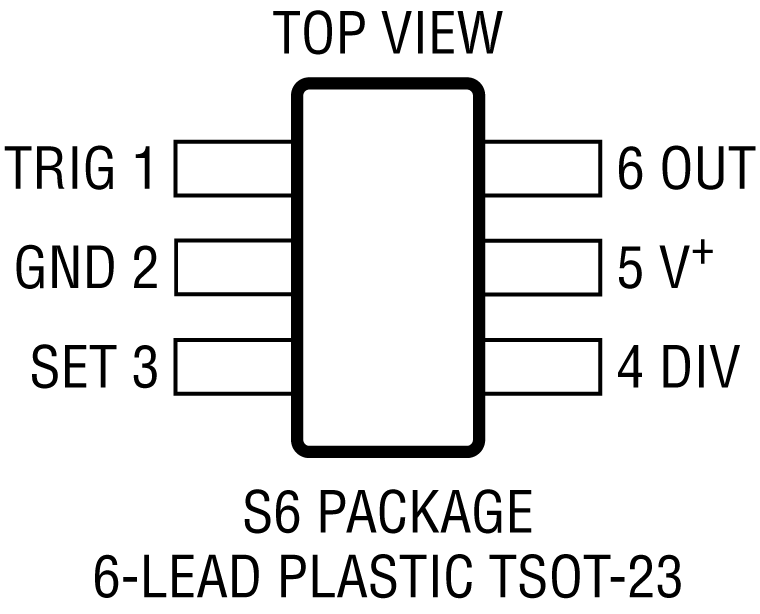

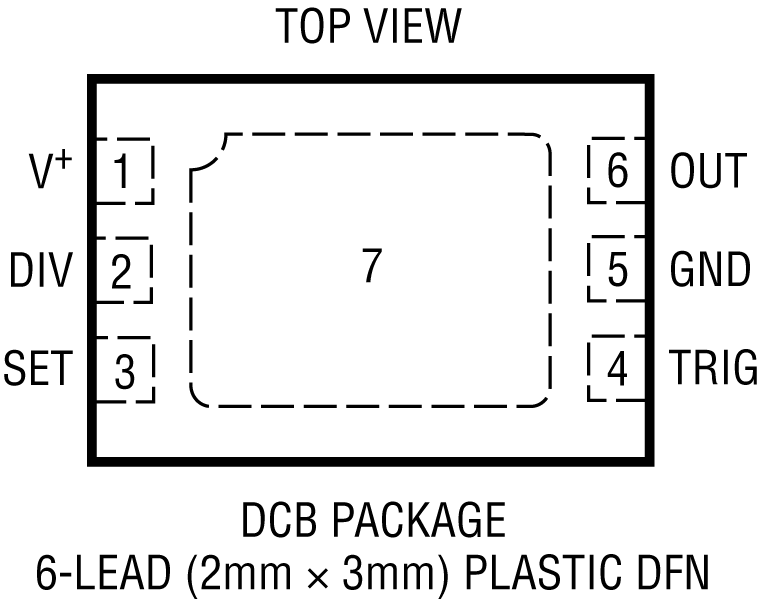

提供薄型(1mm) SOT-23 (ThinSOT^™)和2mm × 3mm DFN封装
通过AEC-Q100汽车应用认证

产品详情和应用

LTC6993是一款单稳态多谐振荡器（也称为“单次”脉冲发生器），具有1µs至33.6秒的可编程脉冲宽度。LTC6993属于TimerBlox^®系列多功能硅时序器件。

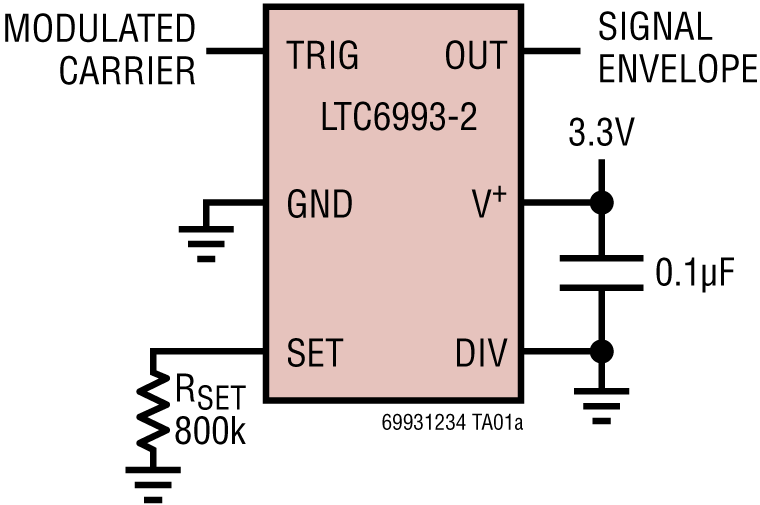

单个电阻R_SET对内部主振荡器频率进行编程，从而设置LTC6993的时基。输出脉冲宽度由此主振荡器和内部时钟分频器N_DIV（可编程为从1到2²¹的八种设置）确定。

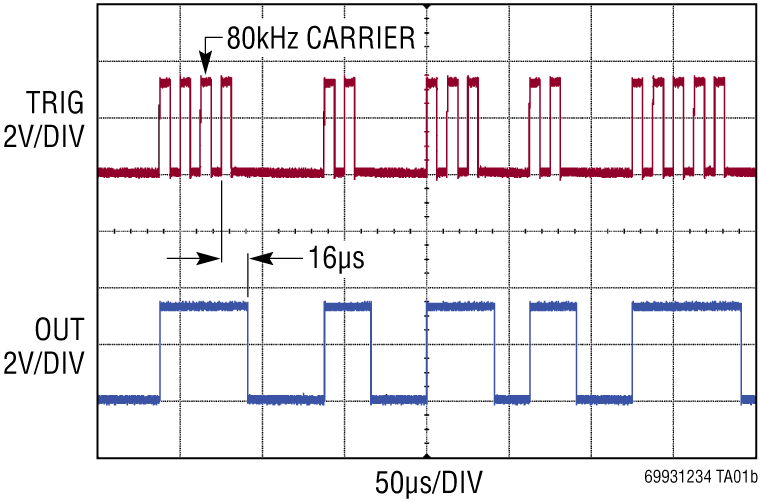

输出脉冲由触发输入(TRIG)上的转换启动。每个部分可配置为产生正或负输出脉冲。LTC6993提供四种版本，具有不同的触发信号极性和重新触发功能。

LTC6993还可以通过单独的控制电压对输出脉冲宽度进行动态调整。
