特性

产品详情和应用

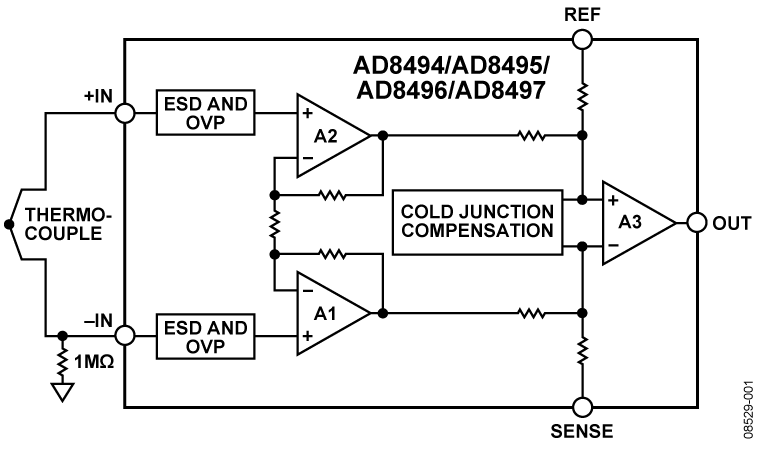

AD8494/AD8495/AD8496/AD8497 均为集成电路上配备热电偶冷端补偿器的精密仪表放大器。冰点基准与预校准放大器的结合，使其能直接从热电偶信号产生高电平(5 mV/°C)输出。这些器件既可以用作独立温度计，也可以用作使用固定或远程设定点控制的开关输出设定点控制器。

AD8494/AD8495/AD8496/AD8497 可以采用单端电源（低于 3 V）供电；通过偏置基准输入，可以测量 0°C 以下的温度。为使自热效应较小，无负载的 AD849x 的总电源电流典型值为180 μA，但它也能向负载提供超过 ±5 mA 的电流。

AD8494 和 AD8496 通过激光晶圆调整进行预校准，与J型（铁-康铜）热电偶的特性相匹配；AD8495 和 AD8497 经过激光调整，与 K 型（铬镍-铝镍）热电偶的特性相匹配。各器件的优化环境温度范围见表 1 数据手册。

AD8494/AD8495/AD8496/AD8497 支持宽电源电压范围。在 5 V 单电源下，5 mV/°C 输出使这些器件可以覆盖近 1000 度的热电偶温度范围。

在 3 V 电源下，AD8494/AD8495/AD8496/AD8497 可以直接与低电源电压 ADC 接口。这些器件也可以采用高达 36 V 的电源供电，支持要求宽共模输入范围的工业系统。

产品聚焦

• 单 IC 封装的完整、精密激光晶圆调整的热电偶信号调理系统。
• 灵活的引脚分配允许其用作设定点控制器或独立的摄氏温度计。
• 加固型输入可以承受 4 kV ESD，并提供高达 VS ± 25 V 的过压保护(OVP)。
• 差分输入可以抑制热电偶引脚上的共模噪声。
• 采用单电源时，可以偏置基准引脚电压以测量 0°C。
• 采用 8 引脚小型 MSOP 封装，完全符合 RoHS 标准。

应用

• J 型热电偶温度测量
• 设定点控制器
• 摄氏温度计
• 通用冷端补偿器
• 白色家电（烤箱、炉灶）温度测量
• 废气温度检测
• 催化转换器温度检测
