特性

产品详情和应用

MAX31732 是一款多通道温度传感器，可监测自身温度以及最多四个外部二极管连接晶体管的温度。电阻消除功能可补偿外部热二极管和 MAX31732 之间高达 300Ω 的串联电阻，而 beta 补偿可纠正由于低 beta 传感晶体管导致的温度测量误差。该传感器还允许0.9844和1.311之间的理想因子。

MAX31732 提供两个开漏、低电平有效报警输出 ALARM1 和 ALARM2。当某个通道的测量温度超过相应的主要过温/欠温阈值水平时，ALARM1 变为低电平激活，并在相应的热状态寄存器中设置状态位。当某个通道的测量温度超过相应的次要过温/欠温阈值水平时，ALARM2 变为低电平激活，并在相应的热状态寄存器中设置状态位。最高温度寄存器允许控制器获取最热通道的温度。

512 位非易失性存储器 (NVM) 允许 MAX31732 在上电期间对配置寄存器进行编程，无需软件/固件干预。NVM 还捕获每个远程和本地通道的故障温度，以便稍后进行进一步分析。

双线串行接口接受 SMBus 协议（写字节、读字节、发送字节和接收字节）来读取温度数据和编程温度阈值。可以使用地址选择输入 (ADD) 选择八个可用目标地址中的任意一个，该地址选择输入可以接地线或连接到接地的电阻器。

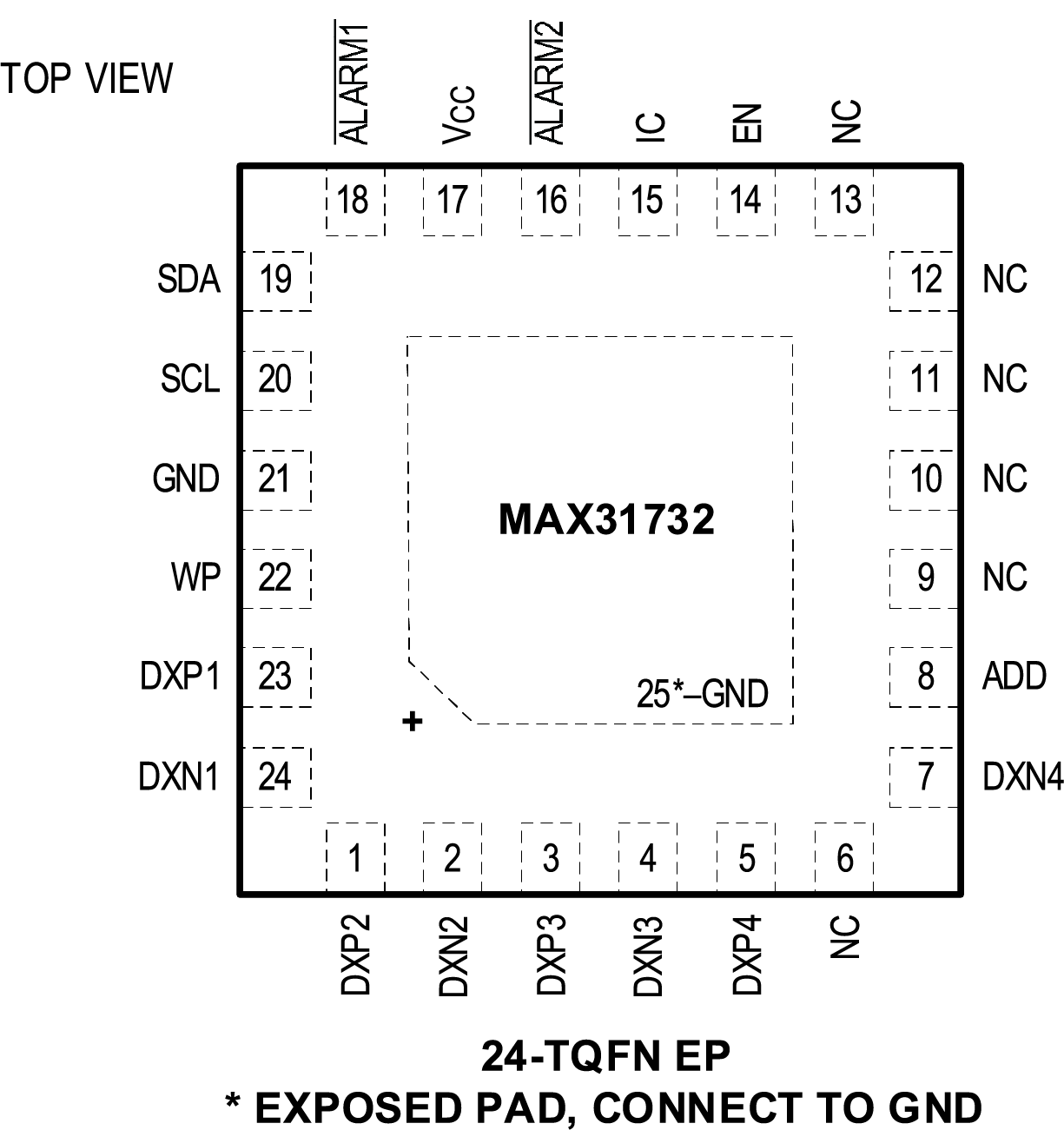

该器件的额定工作温度范围为 -40°C 至 +125°C，输入电源范围为 3.0V 至 3.6V。MAX31732 采用 24 引脚、4mm x 4mm TQFN 封装。

应用

• 片上 CPU、ASIC、SOC 或 FPGA 二极管或远程分立二极管的温度测量
• 工业热管理
