特性

• 高度集成降低系统成本、简化设计并缩短设计周期
  • 简便的RTD铂电阻至数字转换器
  • 支持100Ω至1kΩ (0°C时)铂电阻RTD (PT100至PT1000)
  • 兼容2线、3线和4线传感器连接
  • SPI兼容接口
  • 20引脚TQFN和SSOP封装
• 高精度设计方便满足误差预算
  • 15位ADC分辨率；标称温度分辨率为0.03125°C (随RTD的非线性变化)
  • 整个工作条件下，总精度保持在最高0.5°C (0.05%满量程)
  • 全差分VREF输入
  • 转换时间：21ms (最大值)
• 集成故障检测提高系统可靠性
  • ±45V输入保护
  • 故障检测(RTD开路、RTD短路到量程范围以外的电压或RTD元件短路)

产品详情和应用

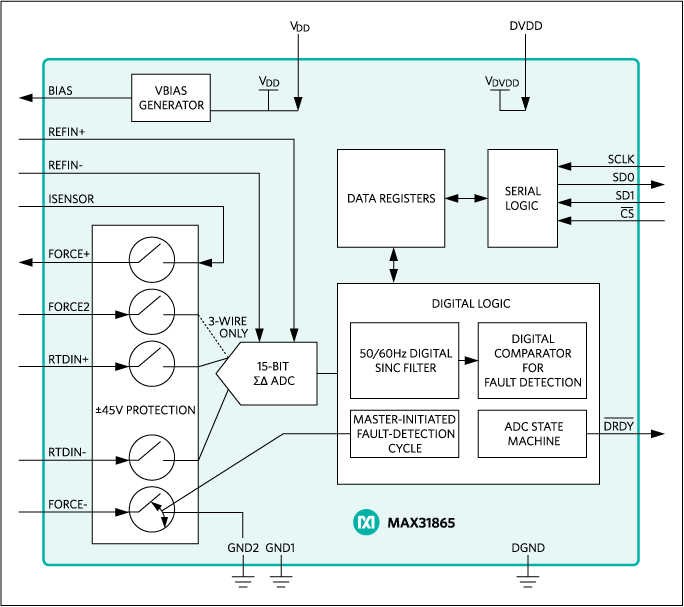

MAX31865是简单易用的热敏电阻至数字输出转换器，优化用于铂电阻温度检测器(RTD)。外部电阻设置RTD灵敏度，高精度Δ- Σ ADC将RTD电阻与基准电阻之比转换为数字输出。MAX31865输入具有高达±45V的过压保护，提供可配置的RTD及电缆开路、短路条件检测。

设计资源: Achieve High-Accuracy Temperature Measurement in Your Precision Designs ›

应用

• 工业设备
• 仪表
• 医疗装置
