ADI亚德诺 ADT7316 产品介绍

2026-03-09 0次

特性

ADT7317：四个10位DAC
ADT7318：四个8位DAC
缓冲电压输出
通过设计对所有代码保证单调性
10位温度数字转换器
温度传感器精度：±0.5°C 电源电压范围：2.7 V至5.5 V

温度范围：−40°C至+120°C
DAC输出范围：0 V至2 V_REF
关断电流：<10 μA
内部 2.28 V_REF 选项
双缓冲输入逻辑
可选缓冲/无缓冲基准电压输入

产品详情和应用

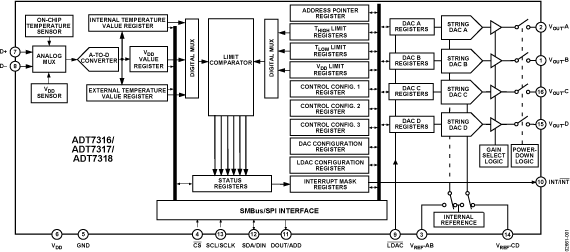

ADT7316/ADT7317/ADT7318在一个16引脚QSOP封装中集成了一个10位温度数字转换器和一个四通道12/10/8位DAC。内置一个带隙温度传感器和一个10位ADC，能够以0.25°C的分辨率对温度进行监控和数字化。ADT7316/ ADT7317/ADT7318采用2.7 V至5.5 V单电源供电。DAC的输出电压范围为0 V至2 V_REF，输出电压的建立时间典型值为7 µs。ADT7316/ ADT7317/ADT7318提供两个串行接口选项：与SPI、QSPI、MICROWIRE和DSP接口标准兼容的4线串行接口以及双线SMBus/I²C 接口。这些器件具有待机模式，可通过串行接口进行控制。

四个DAC的基准电压既可以从内部获得，也可以从两个基准电压引脚获得（每对DAC一个）。利用软件LDAC功能或外部 LDAC引脚可以同时更新所有DAC的输出。

这些器件内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到执行一次有效的写操作为止。这些器件具有宽电源电压范围、低电源电流和SPI-/I²C兼容接口，是各种应用的理想之选，其中包括个人计算机、办公设备和家用电器。

应用

便携式电池供电仪表
个人计算机
电信系统
电子测试设备
家用电器
过程控制
