特性

产品详情和应用

TMP01是一款温度传感器，产生与绝对温度成比例的电压输出，并在器件高于或低于特定温度范围时，从两路输出之一产生控制信号。高/低温度跳变点和迟滞（过冲）频带均由用户选择的外部电阻确定。对于大批量生产，这些电阻均以片上方式提供。

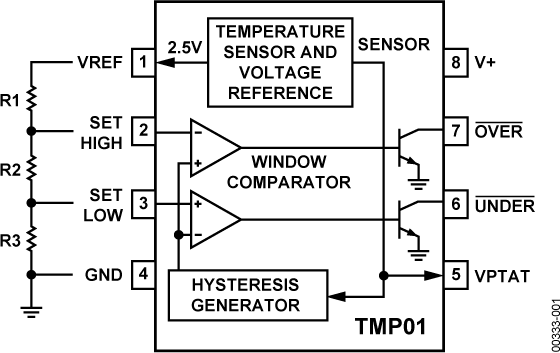

TMP01由一个带隙基准电压源和一对匹配比较器构成。基准电压源同时提供稳定的2.5 V输出和与绝对温度(VPTAT)成比例的电压，其温度系数非常精确，为5 mV/K；25°C时，基准电压为1.49 V（标称值）。比较器基于外部设定的温度跳变点比较VPTAT，当超过其中一个阈值时则产生一个开路集电极输出信号。

迟滞也可通过外部电阻链编程，取决于来自2.5 V基准电压源的总电流。该电流生成镜像，并在触发一个比较器后，产生一个极性正确的迟滞失调电压。两个比较器相互并联，以确保消除迟滞重叠，并消除相邻跳变区之间不稳定的跃迁。

TMP01采用专有的薄膜电阻和量产激光调整技术，以在整个额定温度范围内维持±1°C（典型值）的温度精度和出色的线性度。开路集电极输出具有20 mA的吸电流能力，使TMP01能够直接驱动控制继电器。工作电压为5 V，静态电流仅500 μA（最大值）。

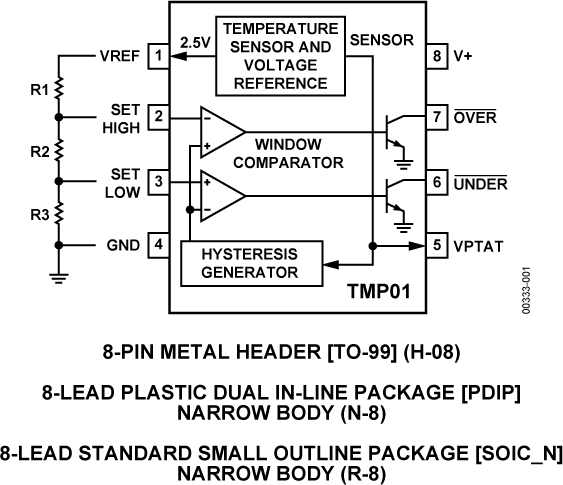

TMP01采用8引脚微型PDIP、SOIC和TO-99封装。
