特性

• 集成温度传感器可同时测量两路温度(远端和本地)
  • 远端精度：±1°C
  • 本地精度：±2°C，+60°C至+100°C时
  • 远端温度测量范围高达+150°C
  • 0.25°C分辨率
• 双区监测自动热报警
  • 可编程远端/本地温度门限
  • 低电平有效报警输出
• 小占位面积
  • 3mm x 3mm TDFN封装，带裸焊盘
  • 小散热片减小测量延迟
  • SMBus/I²C兼容接口

产品详情和应用

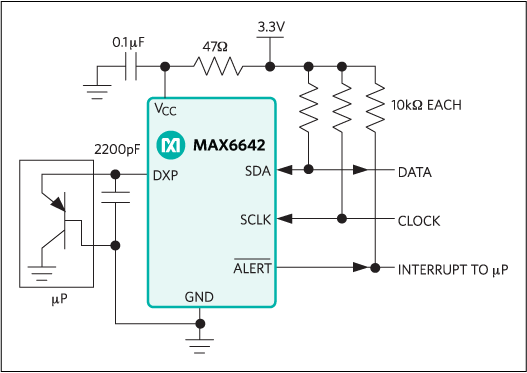

MAX6642精密、两通道数字温度传感器精确测量自身晶片的温度以及远端PN结的温度，并通过2线串行接口报告温度数据。 远端PN结通常是一个位于CPU、ASIC、GPU或FPGA晶片上的衬底PNP晶体管。远端PN结也可以是一个独立的、连接为二极管形式的小信号晶体管。

2线串口可接受标准的系统管理总线(SMBus™)、写字节、读字节、发送字节和接收字节等命令，以读取温度数据和对报警门限进行编程。为了增强系统的可靠性，MAX6642还集成了SMBus超时功能。温度数据字长为10位，最低有效位(LSB)对应于+0.25°C。当本地或远端温度超过温度门限时，发出/ALERT信号。利用一个故障队列可防止错误地触发/ALERT输出，直到连续两次检测到故障时才发出该信号。

测量可以自主进行或者采用单次触发模式。

远端测量误差在+60°C至+100°C时最大为±1°C。MAX6642可工作于-40°C至+125°C，远端温度测量范围为0°C至+150°C。MAX6642采用带裸焊盘的、6引脚TDFN封装。

应用

• 台式计算机
• 图形卡
• 笔记本电脑
• 服务器
• 测试与测量设备
• 瘦客户机
• 工作站
