特性

• 可编程设置的放大、校准、线性化处理以及温度补偿功能
• 两路差分或四路单端ADC输入通道
• 适应的传感器输出灵敏度为1mV/V至1V/V
• 两路DAC/PWM输出信号通道
• 支持4-20mA电流环应用
• 4kB FLASH存储器用于存储代码和系数
• 128字节FLASH存储器用于存储用户信息
• 集成温度传感器
• 灵活的双运算放大器模块
• 可编程传感器输入增益和失调
• 可编程传感器采样率及分辨率
• 无需外部调理元件

产品详情和应用

MAX1464是一款高集成度、低功耗、低噪声、多通道传感器信号处理器，优化于工业、汽车以及过程控制应用，诸如压力检测与补偿、RTD与热电偶线性化，重量测量与分类，以及具有边界指示功能的远端过程监视。

MAX1464可接受单端或差分输出的传感器。MAX1464适应的传感器输出灵敏度为1mV/V至1V/V。MAX1464提供放大、校准、信号线性化处理以及温度补偿功能，使整体性能接近传感器固有性能，而无需任何外部调理元件。

两个16位电压输出DAC和两个12位PWM可分别用于指示每个经温度补偿后的传感器信号，即和或差信号，或由用户定义的每个信号和温度之间的关系。不受约束的运算放大器可用于缓冲器DAC输出，驱动较重的外部负载或提供额外增益和滤波。

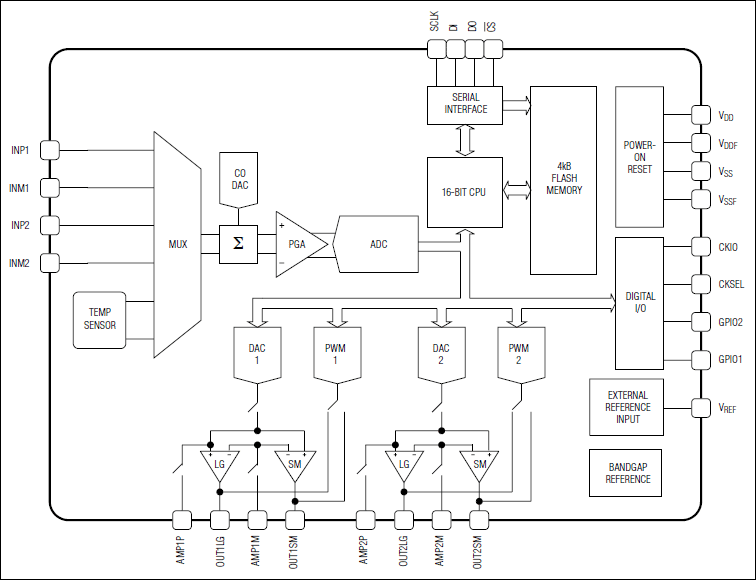

MAX1464内部包括一个16位CPU、用户可编程的4kB FLASH程序存储器、128字节FLASH用户信息、一个16位ADC，两个16位DAC、两个12位PWM数字输出、四个满摆幅运算放大器、一个SPI™兼容接口，两个GPIO以及一个片上温度传感器。

MAX1464采用5.0V (典型值)单电源供电，提供汽车级、工业级及商业级温度范围，采用28引脚SSOP封装。

应用

• 校准器与控制器
• GMR与MR磁向检测器
• 压力传感器信号调理
• 过程指示器
• 热电偶与RTD线性化处理
• 变送器与发送器
• 称重系统
