特性

• 通过集成温度传感器和非易失性E²存储器减少元件数量
  • 测量-55°C至+125°C范围内的温度，增量为0.0625°C；
  • 精度：±0.5°C（0°C至70°C）
  • 256字节E²存储器，用于存储频率补偿系数等信息
  • 无需外部元件
• 易于使用的2线串行接口
  • 温度读数为12位值（2字节传输）
• 采用8引脚SO和DIP封装

产品详情和应用

DS1624由两个独立的功能单元组成：一个256字节非易失性E2存储器和一个直接数字化温度传感器。

非易失性存储器由256字节的E²存储器组成。根据用户意愿，该存储器可用于存储任何类型的信息。这些存储器位置通过2线串行总线进行访问。

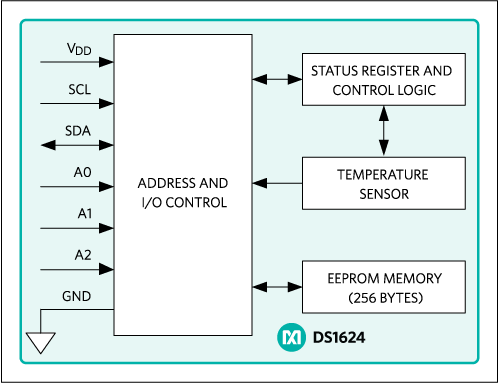

借助直接数字化温度传感器，DS1624可以测量环境温度并以12位字报告温度，分辨率为0.0625°C。温度传感器及其相关寄存器通过2线串行接口进行访问。完整数据表中的图1显示了DS1624的框图。
